Comutatorul magnetic cu condensator Schneider Electric TeSys Deca LC1DWK12V7 este un dispozitiv avansat de control industrial conceput special pentru aplicații de corecție a factorului de putere. Acest tip de bobină cu tensiune de 400 V c.a. 50/60 Hz cu terminale cu șurub este o soluție excelentă pentru îmbunătățirea factorului de putere al sistemelor de transmisie a energiei, reducerea consumului de energie și optimizarea funcționării rețelei. Contactorul cu condensator TeSys Deca LC1DWK12V7 este capabil să comute 63 kVAR de putere reactivă într-o rețea de 400/415 V 50 Hz, asigurând o capacitate suficientă chiar și pentru aplicații industriale mai mari. Dispozitivul are 3 poli (3P) și 3 contacte NO (normal deschise) în circuitul de curent înalt, precum și 1 contact NO + 2 contacte NC instantanee ca contacte auxiliare. Această caracteristică de configurare permite instalarea și aplicarea flexibilă în diverse medii de control. Comutatorul magnetic AC-6b aparține categoriei de aplicații optimizate special pentru comutarea condensatoarelor. Dispozitivul poate fi amplasat în sistem ca întrerupător de linie sau întrerupător într-o conexiune triunghiulară, asigurând flexibilitate la instalare. LC1DWK12V7 are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz în circuitul de curent înalt, în timp ce circuitul de control funcționează la 400 V c.a. 50/60 Hz. Are capacități diferite de comutare a puterii reactive la diferite niveluri de tensiune: 35 kVAR la 230 V c.a. 50 Hz, 63 kVAR la 400 V c.a. 50 Hz, 67 kVAR la 440 V c.a. 50 Hz și 104 kVAR la 690 V c.a. 50 Hz. Poate fi utilizat și într-o rețea de 60 Hz: 30 kVAR la 230 V c.a., 60 kVAR la 460 V c.a. și 80 kVAR la 575 V c.a. Această versatilitate permite utilizarea contactorului în diferite regiuni geografice și medii industriale. Modelul Schneider Electric TeSys Deca LC1DWK12V7 are o durată de viață electrică excelentă: 300.000 de cicluri de comutare la 400 V și 200.000 de cicluri la 690 V. Flexibilitatea sa de montare asigură faptul că poate fi montat atât pe șine DIN, cât și pe plăci de montare. Dispozitivul este conform cu standardele EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1 și CSA C22.2 nr. 60947-4-1 și are certificări IECEE CB Scheme, UL, CSA și UKCA, care asigură conformitatea internațională și standarde de calitate ridicate. Conexiunile contactorului sunt terminale cu șuruburi care se potrivesc diferitelor tipuri de cabluri. Terminalele circuitului de control sunt potrivite pentru capete de cablu solide și flexibile de 1-4 mm², în timp ce terminalele circuitului de alimentare pot fi utilizate cu capete de cablu solide de 4-50 mm² și flexibile de 4-16 mm². Pentru o instalare corectă, cuplul de strângere este de 9 N.m în circuitul de curent înalt și de 1,7 N.m în circuitul de control. Frecvența maximă de funcționare a dispozitivului este de 100 cicluri/oră, ceea ce este adecvat pentru majoritatea aplicațiilor industriale. Comutatorul magnetic cu condensator Schneider Electric TeSys Deca LC1DWK12V7 are protecție IP20 pe panoul frontal, în conformitate cu IEC 60529. Intervalul său de temperatură de funcționare este între -5 °C și 60 °C, iar temperatura de depozitare este între -60 °C și 80 °C. Dispozitivul poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării, asigurând o aplicabilitate largă într-o varietate de condiții de mediu. Are o înălțime de 180 mm, o lățime de 85 mm și o adâncime de 154 mm, cu o greutate netă de 1,65 kg.

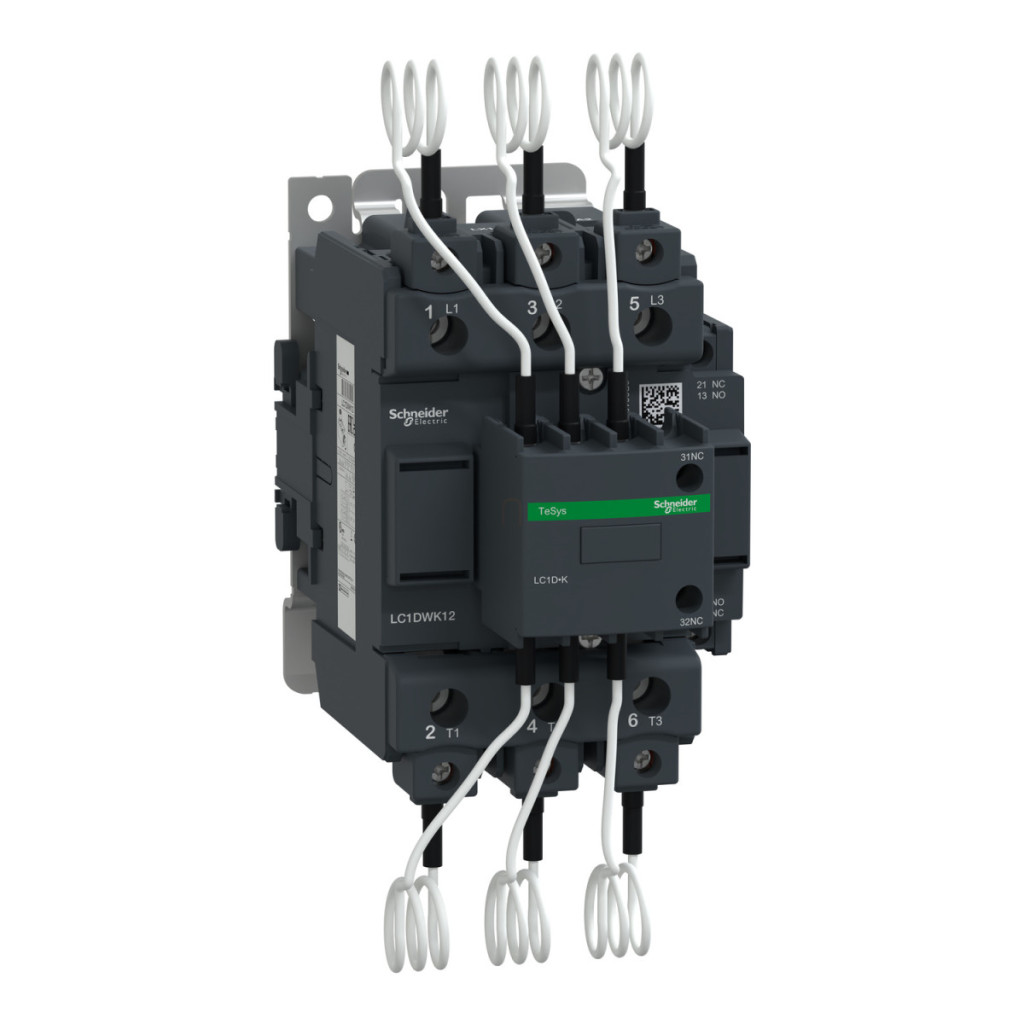

Schneider Electric TeSys D - LC1DWK12V7 - Comutator magnetic cu condensator, 60kVAr/400V, 3P+1z+2ny date tehnice
Specificații generale
Seria: TeSys
Denumirea produsului: TeSys LC1D.K / TeSys Deca
Tipul produsului: Comutator magnetic cu condensator
Denumirea scurtă a dispozitivului: LC1DWK
Aplicația dispozitivului: Control
Aplicație contactor: Corecție factor de putere
Categorie de utilizare: AC-6b
Caracteristici tehnice
Descriere poli: 3P
Compoziția contactului de curent înalt: 3 NO
Amplasarea dispozitivului în sistem: Întrerupere de linie, întrerupere în cadrul unei conexiuni delta
Tensiune nominală de funcționare [Ue]: Circuit de curent înalt: 690 V c.a. 50/60 Hz
Putere reactivă:
35 kvar - 230 V c.a. 50 Hz 60 °C
63 kvar - 400 V c.a. 50 Hz 60 °C
67 kvar - 440 V c.a. 50 Hz 60 °C 104 kvar - 690 V c.a. 50 Hz 60 °C 30 kvar - 230 V c.a. 60 Hz 60 °C 60 kvar - 460 V c.a. 60 Hz 60 °C
80 kvar - 575 V c.a. 60 Hz 60 °C
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă [Uc]: 400 V c.a. 50/60 Hz
Compoziția contactului auxiliar: 1 NO + 2 NC acțiune instantanee
Durată de viață electrică: 300.000 de cicluri - 400 V Ue, 200.000 de cicluri - 690 V Ue
Date de instalare și funcționare
Metodă de montare: șină DIN, placă de montare
Grad de protecție IP: placă frontală IP20 (conform IEC 60529)
Temperatură ambiantă de funcționare: -5...60 °C
Temperatură ambiantă de depozitare: -60...80 °C Altitudine de funcționare: 0...3000 m Caracteristici fizice Înălțime: 180 mm Lățime: 85 mm Adâncime: 154 mm Greutate netă: 1,65 kg85 mm
Adâncime: 154 mm
Greutate netă: 1,65 kg
Conexiuni - terminale
Circuit de control: terminale cu șurub 1...4 mm² - pentru cabluri rigide, flexibile fără capete de cablu și cabluri cu capete de cablu
Circuit de curent înalt: conectori 4...50 mm² - pentru cabluri rigide și flexibile fără capete de cablu, 4...16 mm² - pentru cabluri flexibile cu capete de cablu
Cuplu de strângere: Circuit de curent înalt: 9 N.m - pe conector, Circuit de control: 1,7 N.m - pe bornele cu șurub
Frecvență maximă de funcționare: 100 cicluri/oră
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări de produs: Schema IECEE CB, UL, CSA, UKCA
