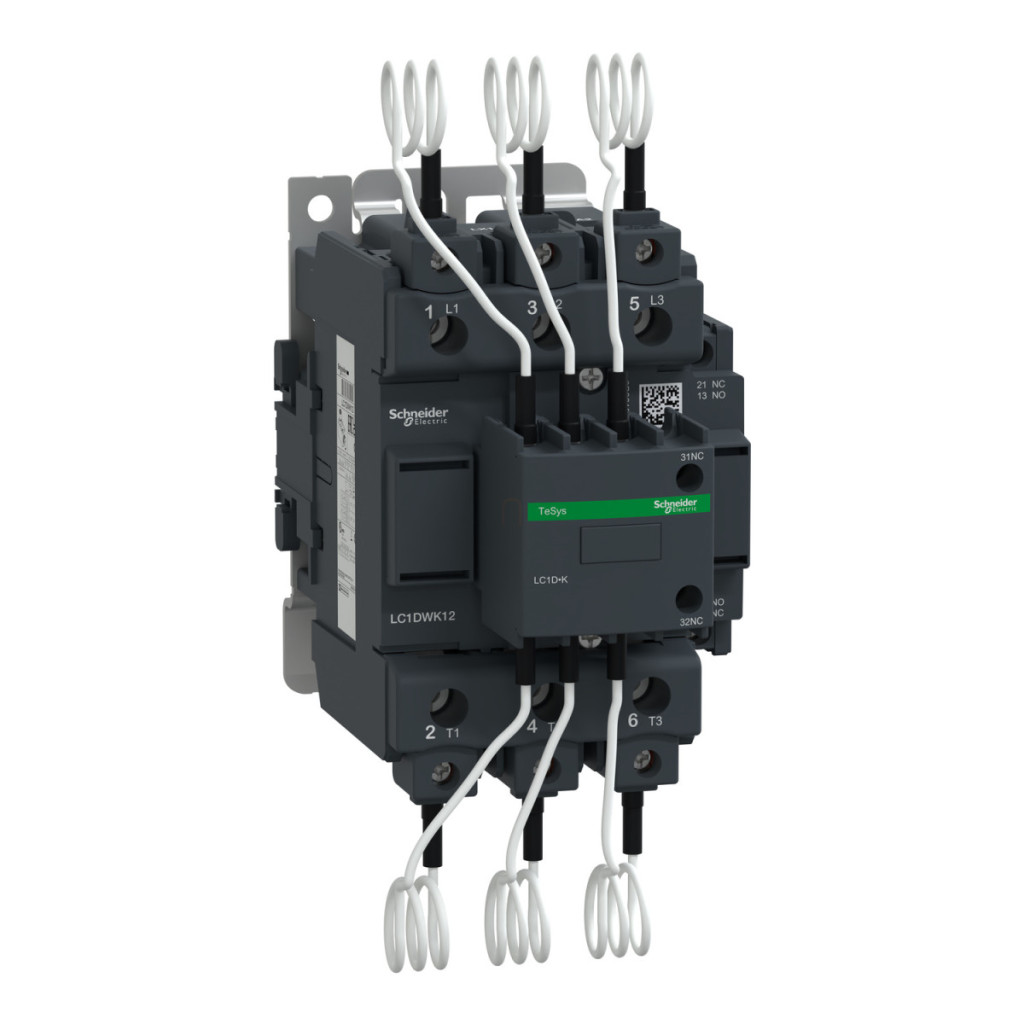

Comutatorul magnetic cu condensator Schneider Electric TeSys D seria LC1DWK12P7 este un dispozitiv industrial profesional conceput special pentru aplicații de corecție a factorului de putere. Acest contactor, care face parte din gama de produse TeSys Deca, oferă o soluție excelentă pentru compensarea puterii reactive, esențială pentru optimizarea eficienței energetice a instalațiilor industriale și comerciale moderne. Contactorul LC1DWK12P7 este conceput special pentru comutarea condensatoarelor, cu o categorie de utilizare AC-6b. Dispozitivul are 3 poli, 3 contacte NO (normal deschise) în circuitul principal și 1 contact NO + 2 contacte NC (1 normal deschis + 2 normal închise) auxiliare care deservesc circuitul de control. Tensiunea maximă de funcționare a comutatorului magnetic este de 690 V c.a. 50/60 Hz și este adecvat pentru comutarea diferitelor puteri reactive la diferite niveluri de tensiune. Permite comutarea unei puteri reactive de 63 kVAr într-o rețea de 400 V c.a., 35 kVAr într-o rețea de 230 V c.a., 67 kVAr într-o rețea de 440 V c.a. și până la 104 kVAr într-o rețea de 690 V c.a. Tensiunea de control a bobinei este de 230 V c.a. 50/60 Hz. Comutatorul magnetic cu condensator Schneider Electric TeSys D LC1DWK12P7 este extrem de robust și are o durată de viață electrică excelentă: poate rezista la până la 300.000 de cicluri de comutare la 400 V c.a. și 200.000 de cicluri de comutare la 690 V c.a. Dispozitivul are protecție IP20 pe panoul frontal, oferind o protecție adecvată împotriva contactului accidental. Intervalul său de temperatură de funcționare este între -5 °C și +60 °C, iar temperatura de depozitare poate fi între -60 °C și +80 °C. Altitudinea maximă de funcționare a dispozitivului este de 3000 de metri. Comutatorul magnetic poate fi montat flexibil pe o șină DIN sau pe o placă de montare. Dimensiunile sale sunt de 180 mm înălțime, 85 mm lățime și 154 mm adâncime, cu o greutate netă de 1,65 kg. Produsul este conectat cu borne cu șurub, cu o secțiune transversală a cablului de 1-4 mm² pentru circuitul de control și 4-50 mm² pentru circuitul principal, în funcție de tipul cablului. Cuplul de strângere este de 12 Nm pentru conexiunile circuitului principal și de 1,7 Nm pentru bornele circuitului de control. Comutatorul magnetic cu condensator Schneider Electric TeSys D LC1DWK12P7 este conform cu standardele EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1 și CSA C22.2 Nr. 60947-4-1 și este certificat de IECEE CB Scheme, UL, CSA și UKCA. Acest produs industrial de calitate profesională este alegerea ideală pentru ingineri și profesioniști care caută o soluție fiabilă și durabilă pentru aplicații de corecție a factorului de putere.
Schneider Electric TeSys D - LC1DWK12P7 - Comutator magnetic cu condensator, 60kVAr/400V, 3P+1z+2ny date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LC1D.K / TeSys Deca
Tipul produsului: Comutator magnetic cu condensator
Denumirea scurtă a dispozitivului: LC1DWK
Aplicație: Control, corectarea factorului de putere
Categorie de utilizare: AC-6b
Caracteristici tehnice
Poli: 3P
Contacte circuit principal: 3 NO
Tensiune nominală de funcționare: 690 V CA 50/60 Hz
Putere reactivă:
- 35 kvar 230 V CA 50 Hz 60 °C
- 63 kvar 400 V c.a. 50 Hz 60 °C - 67 kvar 440 V c.a. 50 Hz 60 °C - 104 kvar 690 V c.a. 50 Hz 60 °C- 30 kvar 230 V c.a. 60 Hz 60 °C
- 60 kvar 460 V c.a. 60 Hz 60 °C
- 80 kvar 575 V c.a. 60 Hz 60 °C
Circuit de control: CA 50/60 Hz
Tensiune de control: 230 V CA 50/60 Hz
Contacte auxiliare: 1 NO + 2 NC instantanee
Durată de viață electrică:
- 300.000 de cicluri la o tensiune de funcționare de 400 V
- 200.000 de cicluri la o tensiune de funcționare de 690 V
Caracteristici fizice
Metodă de montare: șină DIN sau placă de montare
Dimensiuni: 180 mm (înălțime) x 85 mm (lățime) x 154 mm (adâncime)
Greutate netă: 1,65 kg
Conexiuni
Terminale circuit de control: terminale cu șurub, 1-4 mm² (solide și flexibile)
Terminale circuit principal: 4-50 mm² (solide și flexibile)
Cuplu de strângere:
- Circuit principal: 12 N.m
- Circuit de control: 1,7 N.m
Condiții de mediu
Protecție IP: IP20 panou frontal (conform IEC 60529)
Temperatură de funcționare: -5...60 °C
Temperatură de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Standarde și certificări
Conformitate: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări: IECEE CB Scheme, UL, CSA, UKCA
