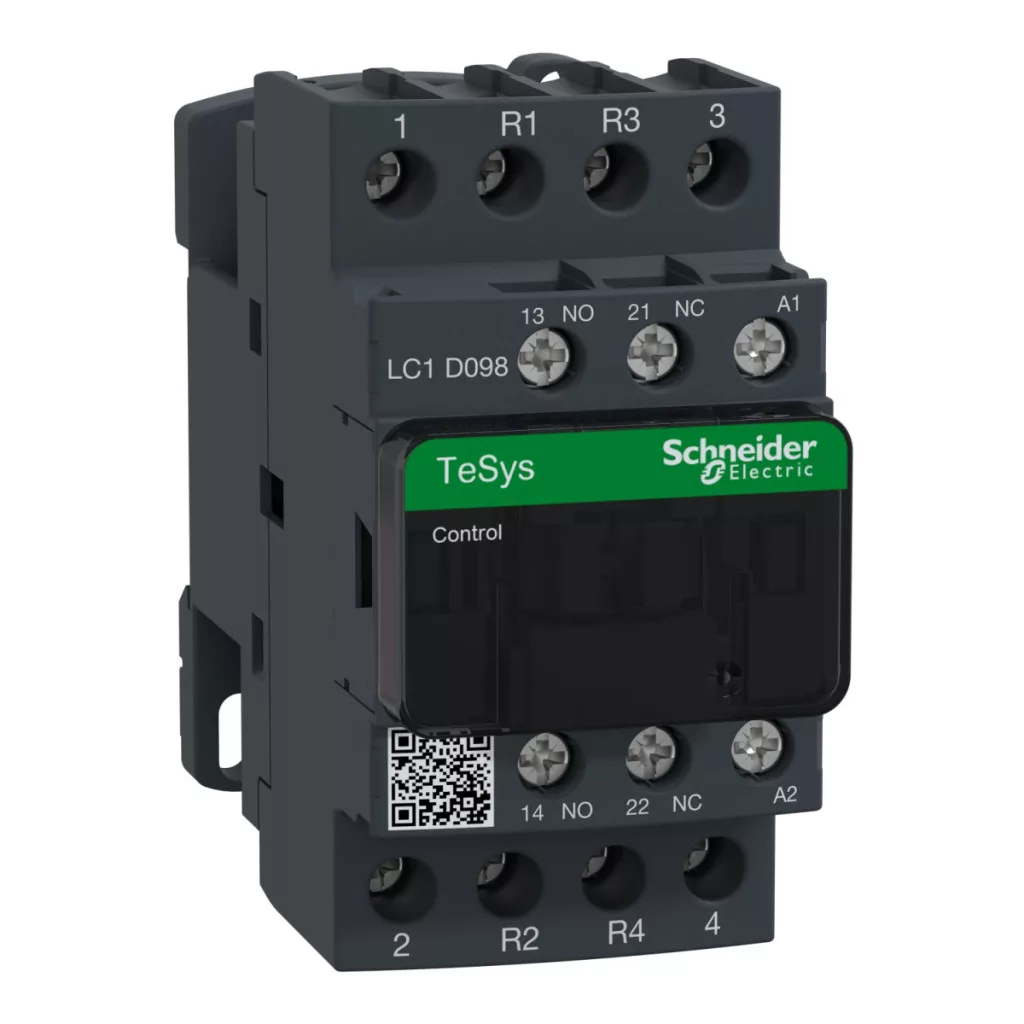

Contactorul de tip LC1D098B7, din gama de produse TeSys Deca a Schneider Electric, este un dispozitiv de comutare compact și fiabil, conceput în special pentru aplicații industriale. Această versiune cu 4 poli (cu configurație de contacte 2NO+2NC) oferă o soluție deosebit de versatilă pentru sarcini de control și circuite, unde comutația precisă și sigură este esențială. Domeniul principal de aplicare al contactorului este comutarea sarcinilor rezistive, categoria de utilizare fiind AC-1. Tensiunea nominală de funcționare a dispozitivului în circuitul de putere poate fi de maximum 690 V c.a. (în intervalul 25-400 Hz) sau 250 V c.c. Are un curent nominal de funcționare de 20 A la o temperatură sub 60 °C, la o tensiune maximă de 440 V c.a., în categoria de utilizare AC-1. Tensiunea circuitului de comandă este de 24 V c.a. 50/60 Hz, ceea ce asigură o gamă largă de aplicații în diferite sisteme de comandă. Contactorul TeSys Deca LC1D098B7 are parametri tehnici excelenți. Curentul termic convențional măsurat în aer liber este de 20 A (la 60 °C) în circuitul de putere și de 10 A (la 60 °C) în circuitul de semnal. Capacitatea de pornire este de 250 A la 440 V în circuitul de putere, conform standardului IEC 60947, iar în cazul circuitului de semnalizare este de 140 A c.a. și 250 A c.c., conform standardului IEC 60947-5-1. Capacitatea nominală de întrerupere este de 250 A la 440 V în circuitul de putere. Impedanța medie a contactorului este de 2,5 mOhm (la 25 A, 50 Hz) în circuitul de putere, iar disiparea de putere este de 1,56 W pe pol în categoria de utilizare AC-1. Tensiunea de izolație a dispozitivului este de 690 V atât în circuitele de putere, cât și în cele de semnal, conform standardelor IEC, respectiv 600 V conform certificărilor CSA și UL. Categoria de supratensiune este III. Durata de viață mecanică și electrică este remarcabilă: 15 milioane de cicluri de comutație pentru durata de viață mecanică și 0,3 milioane de cicluri pentru durata de viață electrică la o sarcină de 20 A AC-1, la o tensiune maximă de 690 V. Tipul bobinei de comandă este AC 50/60 Hz, fără modul de filtrare a interferențelor încorporat. Puterea de pornire a bobinei este de 70 VA la frecvența de 50/60 Hz, cu cos phi 0,75 (la 20 °C), în timp ce puterea de menținere este de doar 7-7,5 VA la cos phi 0,3. Timpul de funcționare al dispozitivului este de 12-22 ms la închidere și 4-19 ms la deschidere, iar frecvența maximă de funcționare este de 3600 de comutații pe oră la 60 °C. Contactorul LC1D098B7 este prevăzut cu borne cu șurub atât pentru conectarea circuitului de putere, cât și a celui de comandă, care pot fi utilizate atât cu cabluri flexibile, cât și cu cabluri rigide cu secțiune de 1-4 mm². Cuplul de strângere al conexiunilor este de 1,7 Nm. Dimensiunile dispozitivului sunt compacte: 85 mm înălțime, 45 mm lățime, 92 mm adâncime, iar greutatea sa este de doar 0,365 kg. Poate fi montat pe placă sau pe șină și are grad de protecție IP20 în partea frontală, conform standardului IEC 60529. Intervalul de temperatură de funcționare este între -40 °C și +60 °C, iar între 60 și 70 °C poate fi utilizat cu reducerea puterii. Altitudinea maximă de funcționare este de 3000 de metri.
Date tehnice contactor Schneider Electric TeSys Deca LC1D098B7
Caracteristici generale
Gama de produse: TeSys Deca
Tip de produs: Contactor
Denumire scurtă a dispozitivului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V CA 25...400 Hz
Circuit de putere: <= 250 V DC
Curent nominal de funcționare [Ie]: 20 A (<60 °C) <= 440 V CA în circuitul de putere AC-1
Tensiunea circuitului de comandă [Uc]: 24 V CA 50/60 Hz
Informații suplimentare
Cod de compatibilitate: LC1D
Compoziția contactelor polilor: 2 NO + 2 NC
Carcasă de protecție: Prezentă
Curent termic convențional măsurat în aer liber [Ith]: 20 A (60 °C) în circuitul de putere
10 A (60 °C) în circuitul de semnal
Capacitate de comutație (Irms): 250 A în circuitul de putere de 440 V conform IEC 60947
140 A în circuitul de semnal AC conform IEC 60947-5-1
250 A în circuitul de semnalizare DC conform IEC 60947-5-1
Capacitate nominală de întrerupere: 250 A în circuitul de alimentare de 440 V conform IEC 60947
Valori nominale ale siguranțelor: 10 A pentru circuitul de semnalizare gG conform IEC 60947-5-1
25 A gG <= 690 V pentru coordonarea de tip 1 în circuitul de alimentare
20 A gG <= 690 V pentru coordonarea de tip 2 în circuitul de alimentare
Impedanță medie: 2,5 mOhm - 25 A 50 Hz în circuitul de putere
Disipare de putere pe pol: 1,56 W AC-1
Caracteristici mecanice
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică: 0,3 milioane de cicluri la 20 A AC-1 <= 690 V
Timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Dimensiuni și montare
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Suport de montare: Placă sau șină
Condiții de mediu
Grad de protecție IP: IP20 pentru suprafața frontală conform IEC 60529
Temperatura ambiantă admisă: -40...60 °C
60...70 °C cu reducerea puterii
Altitudine de funcționare: 0...3000 m
