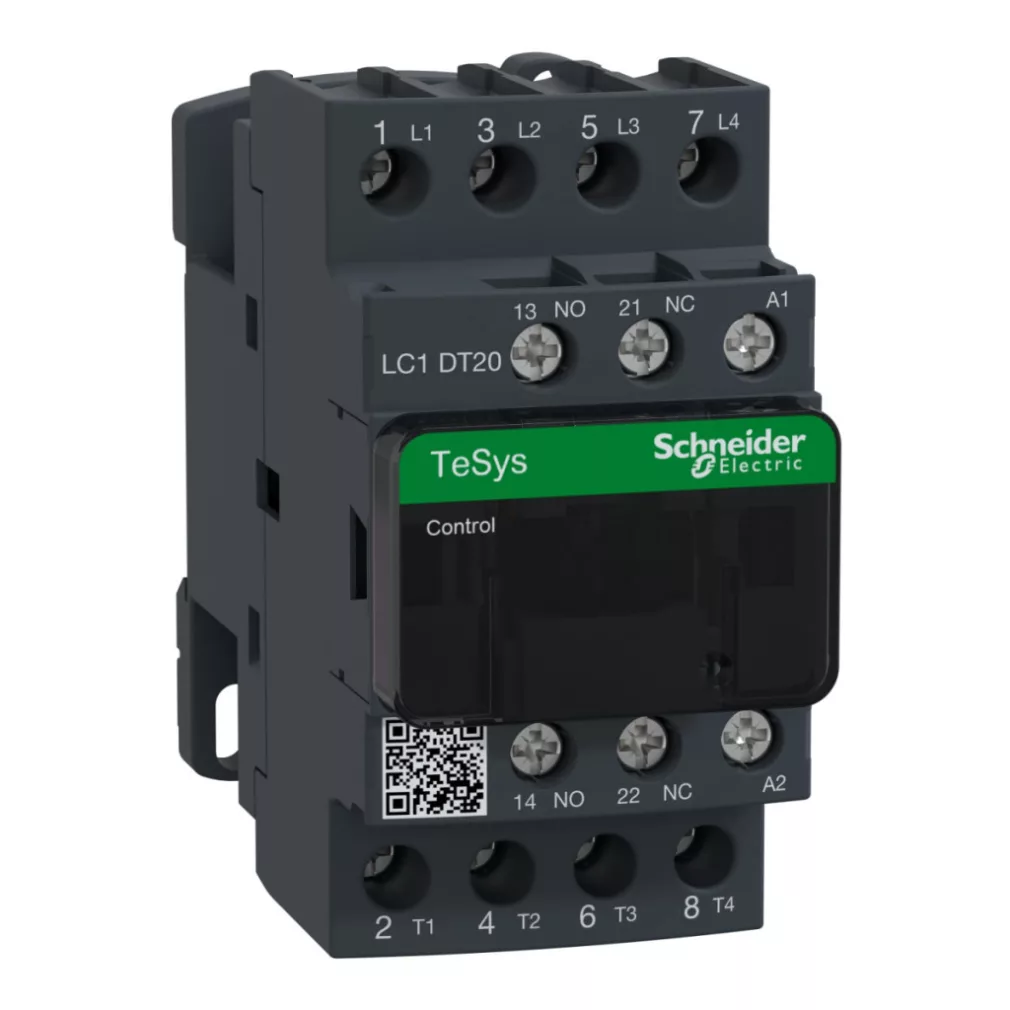

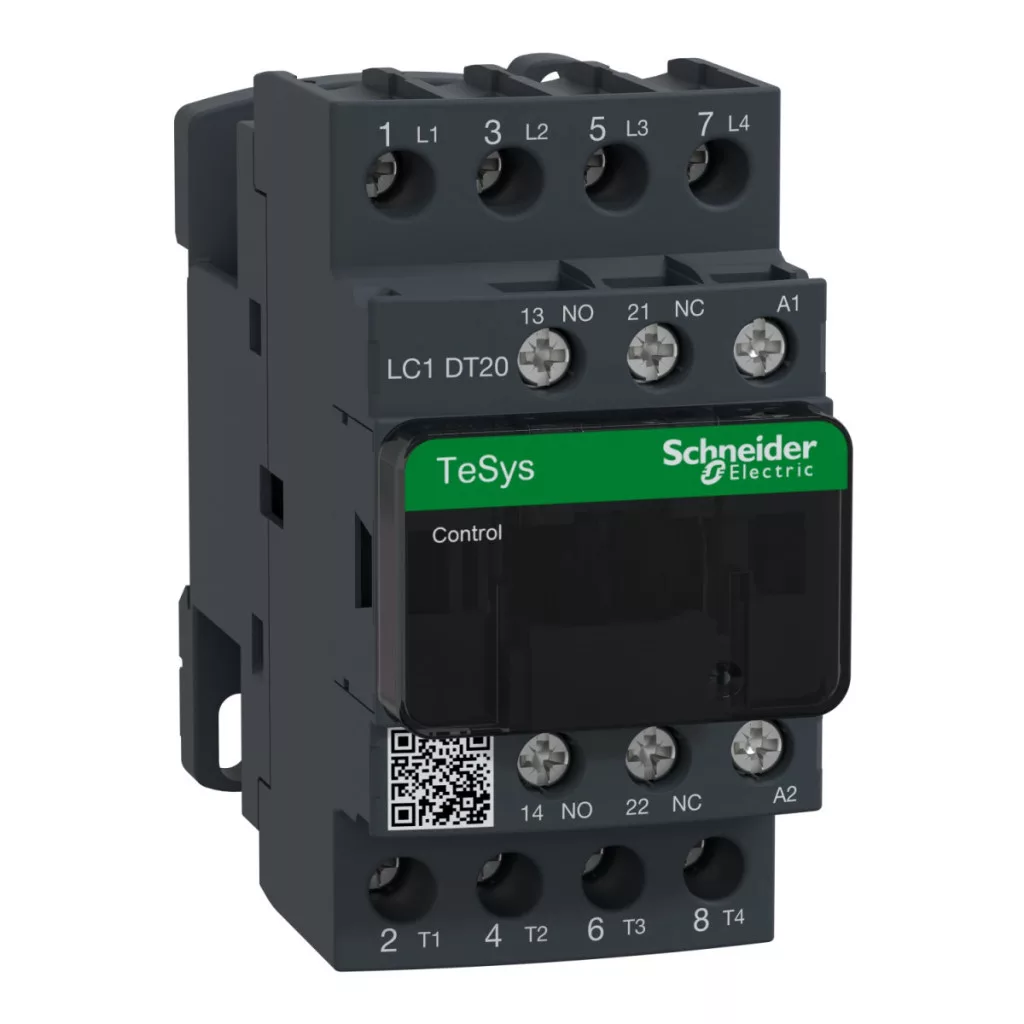

Contactorul LC1DT20U7 din gama de produse TeSys Deca de la Schneider Electric este un dispozitiv de comutare fiabil și versatil, conceput special pentru comutarea sarcinilor rezistive. Acest contactor cu 4 poli (4NO) aparține categoriei de utilizare AC-1, ceea ce îl face potrivit în primul rând pentru comutarea sarcinilor AC neinductive sau ușor inductive. Modelul LC1DT20U7 are parametri tehnici excelenți. În circuitul de putere poate fi utilizat până la o tensiune de 690 V CA (25-400 Hz) sau 300 V CC, cu un curent nominal de funcționare de 20 A (<60 °C) la o tensiune maximă de 440 V CA în aplicații AC-1. Circuitul de comandă funcționează la o tensiune de 240 V CA 50/60 Hz și este echipat cu borne cu șurub pentru o instalare ușoară. Aparatul este prevăzut cu o carcasă de protecție, care sporește siguranța și protejează componentele interne de efectele mediului. Contactorul are o capacitate de comutație remarcabilă: în circuitul de putere, are o capacitate nominală de comutație de 250 A la 440 V, conform standardului IEC 60947. În circuitul de semnal, capacitatea nominală de comutație Irms este de 140 A CA și 250 A CC, conform standardului IEC 60947-5-1. Dispozitivul are, de asemenea, o rezistență excelentă la scurtcircuit, pentru diferite durate: 30 A timp de 10 minute, 61 A timp de 1 minut, 105 A timp de 10 secunde și 210 A timp de 1 secundă în circuitul de putere, la 40 °C. În circuitul de semnal, 100 A timp de 1 secundă, 120 A timp de 500 ms și 140 A timp de 100 ms. Contactorul LC1DT20U7 deține numeroase certificate și omologări, inclusiv certificatele DNV, GL, CCC, LROS, RINA, BV, GOST, UL, CSA și CB, ceea ce demonstrează fiabilitatea produsului și compatibilitatea acestuia cu diverse standarde internaționale. Gradul de protecție IP20 al panoului frontal asigură o protecție adecvată a dispozitivului în condiții normale de funcționare. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -40 și 60 °C și poate fi utilizat cu reducerea puterii între 60 și 70 °C. Altitudinea de funcționare poate fi de 0-3000 metri.
Date tehnice Schneider TeSys Deca LC1DT20U7
Caracteristici generale
Gama de produse: TeSys Deca
Tip de produs: Contactor
Denumire scurtă a dispozitivului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Configurația polilor: 4 NO
Caracteristici de performanță
Tensiune nominală de funcționare [Ue]: ≤ 690 V CA 25...400 Hz (circuit de putere)
Tensiune nominală de funcționare [Ue]: ≤ 300 V DC (circuit de putere)
Curent nominal de funcționare [Ie]: 20 A (la 60 °C) ≤ 440 V AC AC-1 (circuit de putere)
Tensiunea circuitului de comandă [Uc]: 240 V CA 50/60 Hz
Capacitate de comutație
Capacitate nominală de comutație Irms: 140 A pentru circuitul de semnalizare CA (IEC 60947-5-1)
Capacitate nominală de comutație Irms: 250 A pentru circuitul de semnal DC (IEC 60947-5-1)
Capacitate nominală de comutație Irms: 250 A la 440 V pentru circuitul de putere (IEC 60947)
Capacitate nominală de întrerupere: 250 A la 440 V pentru circuitul de putere (IEC 60947)
Caracteristici de scurtcircuit
Capacitate nominală de suportare a curentului de scurtcircuit [Icw]: 30 A la 40 °C - 10 minute (circuit de putere)
Curent nominal de scurtă durată [Icw]: 61 A la 40 °C - 1 minut (circuit de putere)
Curent nominal de scurtă durată [Icw]: 105 A la 40 °C - 10 s (circuit de putere)
Capacitate nominală de curent de scurtă durată [Icw]: 210 A la 40 °C - 1 s (circuit de putere)
Caracteristici electrice
Impedanță medie: 2,5 mOhm - Ith 20 A 50 Hz (circuit de putere)
Disipare de putere pe pol: 1,56 W AC-1
Tensiune nominală de izolație [Ui]: 690 V (IEC 60947-4-1)
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV (IEC 60947)
Caracteristici mecanice
Durată de viață mecanică: 15 milioane de cicluri
Frecvență maximă de comutație: 3600 de cicluri/oră la 60 °C
Caracteristici de instalare
Grad de protecție IP: IP20 față (IEC 60529)
Temperatură ambiantă admisă: -40...60 °C
Temperatură ambiantă admisibilă: 60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Dimensiuni
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
