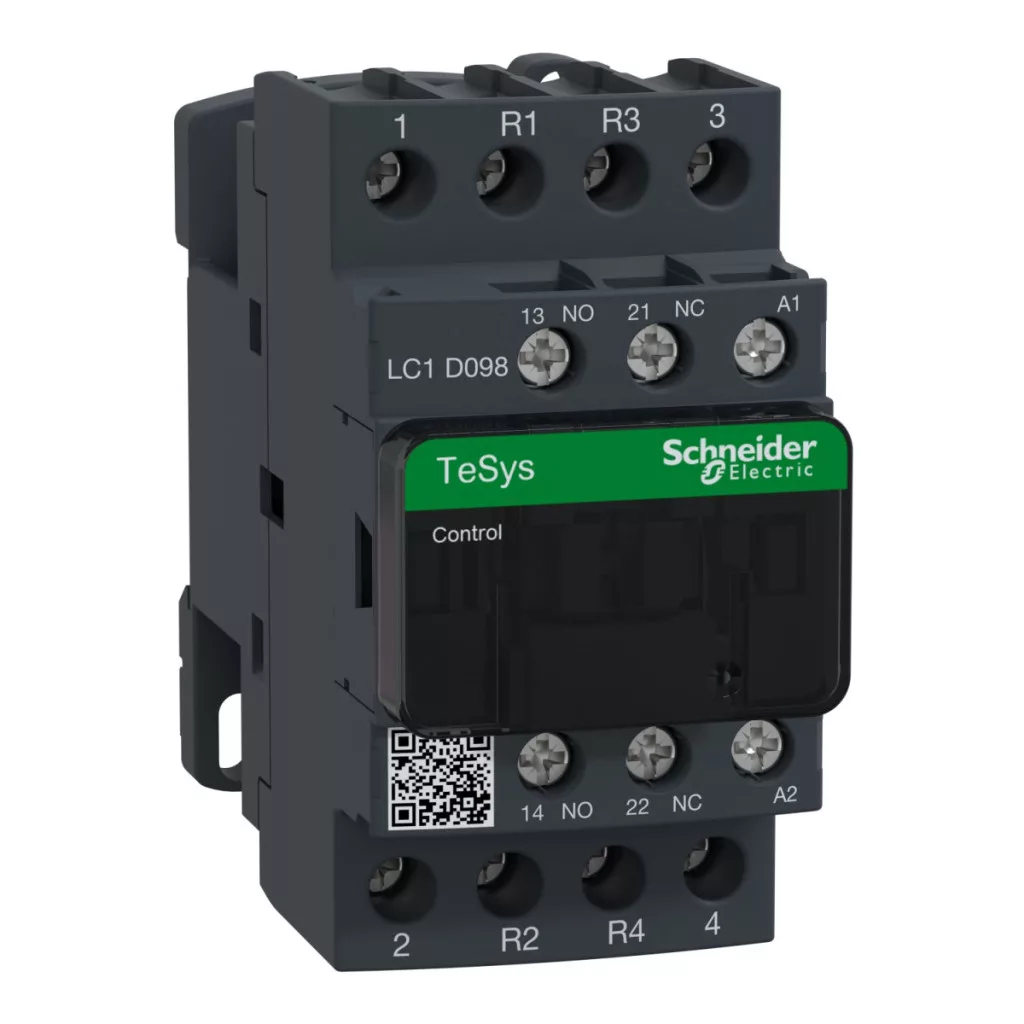

Contactorul Schneider Electric TeSys Deca LC1D098G7 este un element de comutație industrial extrem de fiabil și versatil, conceput special pentru comutarea sarcinilor rezistive în categoria de utilizare AC-1. Acest contactor cu 4 poli (2NO+2NC) este o alegere excelentă pentru aplicații industriale și comerciale în care este necesară o comutare fiabilă a circuitelor în rețele de curent alternativ de 440 V. Curentul nominal de funcționare al contactorului este de 20 A (la temperaturi sub 60 °C), iar tensiunea maximă de funcționare este de 690 V c.a. (în intervalul 25-400 Hz) sau 250 V c.c. Circuitul de comandă funcționează la o tensiune de 120 V c.a. 50/60 Hz, fiind compatibil cu majoritatea sistemelor de control industriale. Aparatul este dotat cu borne cu șurub, care pot fi utilizate cu cabluri cu secțiune de 1-4 mm², atât cu fire flexibile, cât și cu fire rigide. Configurația polilor contactorului este 2NO + 2NC, ceea ce asigură opțiuni flexibile de comutare atât pentru circuitele principale, cât și pentru cele de semnalizare. TeSys Deca LC1D098G7 are parametri tehnici remarcabili: capacitate de pornire de 250 A la 440 V, impedanță medie de 2,5 mOhm și rezistență nominală la tensiune de impuls de 6 kV conform standardului IEC 60947. Durata de viață mecanică a contactorului este de 15 milioane de cicluri de comutație, iar durata de viață electrică este de 0,3 milioane de cicluri la o sarcină de 20 A AC-1. Timpul de funcționare la închidere este de 12-22 ms, la deschidere de 4-19 ms, iar frecvența maximă de comutație este de 3600 cicluri/oră la 60 °C. Produsul are protecție IP20 în partea frontală și funcționează fiabil chiar și în condiții de mediu extreme, la temperaturi cuprinse între -40 °C și +60 °C (cu reducerea puterii între 60 și 70 °C). Construcția robustă a contactorului Schneider Electric LC1D098G7 asigură o rezistență mecanică excelentă: rezistență la vibrații de 2G în stare deschisă și 4G în stare închisă în intervalul 5-300 Hz, precum și rezistență la șocuri de 10G în stare deschisă și 15G în stare închisă pentru o durată de 11 ms. Produsul are dimensiuni compacte (85 mm înălțime, 45 mm lățime, 92 mm adâncime) și poate fi instalat flexibil pe șină sau pe placă. Contactorul respectă numeroase standarde internaționale, printre care IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 și CSA C22.2 No 14, și deține certificări UL, CCC, CSA, Marine, UKCA, EAC și CB, ceea ce garantează aplicabilitatea sa la nivel mondial.
Date tehnice Schneider Electric TeSys Deca LC1D098G7
Caracteristici generale
Gama de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă a produsului: LC1D
Aplicație: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: ≤ 690 V CA 25...400 Hz
Circuit de putere: ≤ 250 V DC
Curent nominal de funcționare [Ie]: 20 A (sub 60°C) ≤ 440 V AC-1 pentru circuitul de putere
Tensiunea circuitului de comandă [Uc]: 120 V CA 50/60 Hz
Curent termic convențional [Ith]: 20 A (la 60 °C) pentru circuitul de putere
10 A (la 60 °C) pentru circuitul de semnal
Capacitate nominală de pornire: 250 A la 440 V pentru circuitul de putere conform IEC 60947
140 A CA pentru circuitul de semnal conform IEC 60947-5-1
250 A la circuitul de semnalizare de curent continuu conform IEC 60947-5-1
Capacitate nominală de întrerupere: 250 A la 440 V la circuitul de putere conform IEC 60947
Intensitate nominală de curent de scurtă durată [Icw]: 105 A la 40 °C - 10 s pentru circuitul de putere
210 A la 40 °C - 1 s pentru circuitul de putere
30 A la 40 °C - 10 minute pentru circuitul de putere
61 A la 40 °C - 1 minut pentru circuitul de putere
100 A - 1 s pentru circuitul de semnalizare
120 A - 500 ms pentru circuitul de semnalizare
140 A - 100 ms pentru circuitul de semnalizare
Valoarea nominală a siguranței: 10 A pentru circuitul de semnalizare gG conform IEC 60947-5-1
25 A gG ≤ 690 V pentru circuitul de putere cu coordonare de tip 1
20 A gG ≤ 690 V pentru circuitul de putere cu coordonare de tip 2
Impedanță medie: 2,5 mOhm - Ith 25 A la circuitul de putere de 50 Hz
Dispersie de putere pe pol: 1,56 W AC-1
Tensiune nominală de izolație [Ui]: Circuit de putere: 690 V conform IEC 60947-4-1
Circuit de putere: 600 V cu certificare CSA
Circuit de putere: 600 V cu certificare UL
Circuit de semnal: 690 V conform IEC 60947-1
Circuit de semnal: 600 V cu certificare CSA
Circuit de semnal: 600 V cu certificare UL
Categorie de supratensiune: III
Grad de poluare: 3
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947
Caracteristici mecanice
Configurația polilor: 2 NO + 2 NC
Carcasă de protecție: Da
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri la sarcină nominală conform EN/ISO 13849-1
B10d = 20000000 cicluri la sarcină mecanică conform EN/ISO 13849-1
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică: 0,3 milioane de cicluri la 20 A CA-1 Ue ≤ 690 V
Timp de funcționare: 12...22 ms închidere
4...19 ms deschidere
Frecvență maximă de funcționare: 3600 de cicluri/oră la 60°C
Contacte suplimentare: 1 NO + 1 NC
Tipul contactului auxiliar: comutat mecanic 1 NO + 1 NC conform IEC 60947-5-1
contact cu oglindă 1 NC conform IEC 60947-4-1
Caracteristici fizice
Dimensiuni (mm): Înălțime: 85, Lățime: 45, Adâncime: 92
Greutate netă: 0,365 kg
Caracteristici de mediu
Grad de protecție IP: IP20 pe partea frontală conform IEC 60529
Temperatură de mediu admisă: -40...60 °C
60...70 °C cu reducerea puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850°C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații la contactor deschis (2 Gn, 5...300 Hz)
Vibrații la contactor închis (4 Gn, 5...300 Hz)
Șoc la contactor deschis (10 Gn 11 ms)
Șoc la contactor închis (15 Gn 11 ms)
Caracteristici de instalare
Conexiuni - borne: Circuit de putere: borne cu șurub pentru cabluri de 1...4 mm²
Circuit de comandă: borne cu șurub pentru cabluri de 1...4 mm²
Cuplu de strângere: 1,7 Nm pentru bornele cu șurub
Mod de fixare: Șină
Placă
