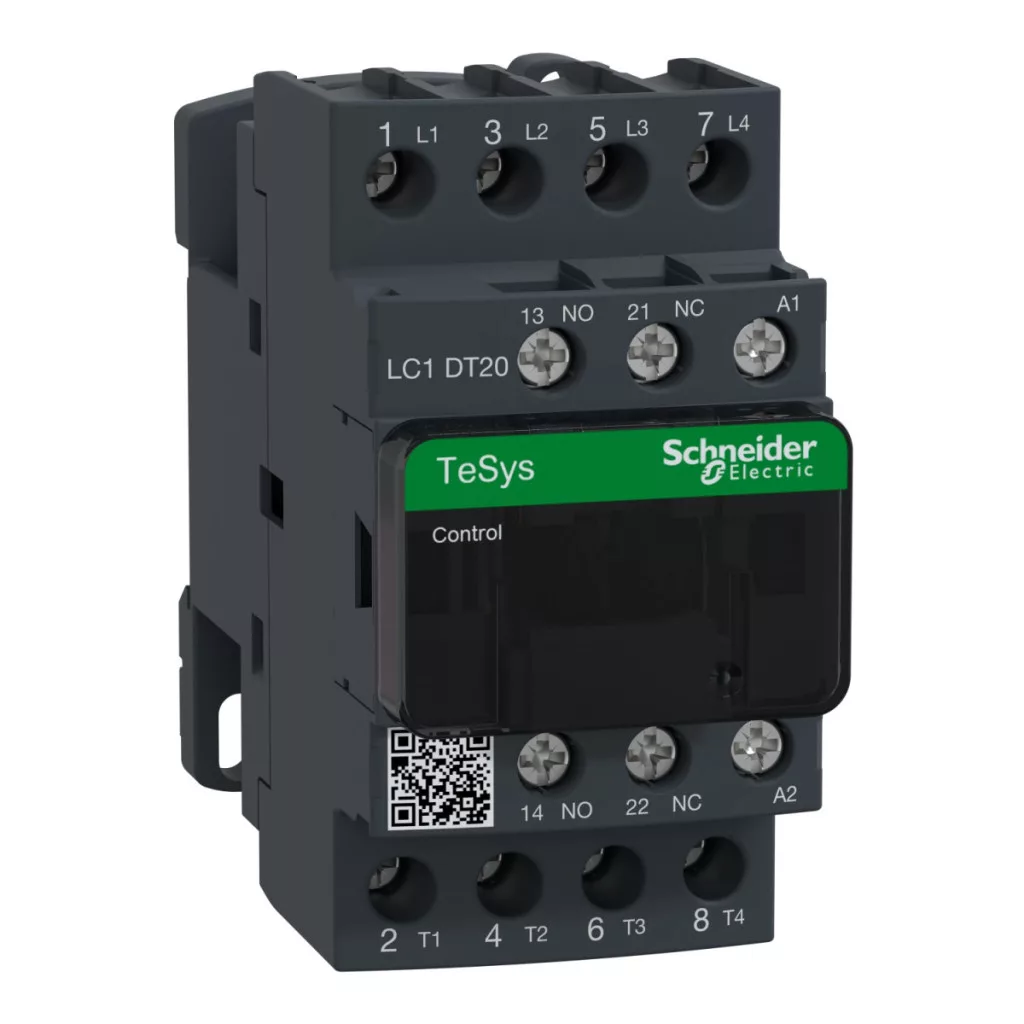

Contactorul LC1DT20B7 din seria TeSys Deca de la Schneider Electric este un dispozitiv de comutație profesional, cu 4 poli, conceput special pentru aplicații industriale. Acest produs face parte din gama de încredere TeSys și a fost optimizat în primul rând pentru comutarea sarcinilor rezistive. Contactorul dispune de 4 contacte NO (normal deschise), care pot comuta un curent maxim de 20 A în categoria AC-1, la o tensiune de maximum 440 V AC. Bobina de comandă necesită o tensiune de alimentare de 24 V CA 50/60 Hz pentru funcționare. Unul dintre principalele avantaje ale seriei TeSys Deca este designul compact – dispozitivul are o înălțime de doar 85 mm, o lățime de 45 mm și o adâncime de 92 mm, în timp ce cântărește doar 0,365 kg. Caracteristicile electrice ale produsului sunt impresionante: curentul termic măsurat în aer liber este de 20 A (la 60 °C) în circuitul principal, iar în circuitele de semnalizare este de 10 A (la 60 °C). Capacitatea nominală de închidere este de 250 A la 440 V în circuitul principal, precum și 140 A CA și 250 A CC în circuitele de semnalizare, în conformitate cu standardele IEC 60947. Dispozitivul prevăzut cu carcasă de protecție are grad de protecție IP20 în zona frontală. Contactorul LC1DT20B7 are o durabilitate mecanică remarcabilă, garantând 15 milioane de cicluri de comutare. La proiectarea sa s-a acordat o atenție deosebită fiabilității, fapt reflectat și de nivelul de fiabilitate de siguranță: B10d = 1369863 de cicluri la sarcină nominală și B10d = 20000000 de cicluri la sarcină mecanică, în conformitate cu standardul EN/ISO 13849-1. Dispozitivul rezistă la vibrații (2 Gn în stare deschisă, 4 Gn în stare închisă, în intervalul 5-300 Hz) și la șocuri (10 Gn în stare deschisă, 15 Gn în stare închisă, pe o durată de 11 ms). Conectarea se realizează cu borne cu șurub, care sunt potrivite pentru cabluri cu secțiune de 1-4 mm², atât pentru cabluri flexibile, cât și pentru cele rigide. Cuplul de strângere este de 1,7 Nm pentru fiecare conexiune. Aparatul poate fi montat pe placă sau pe șină, astfel încât poate fi utilizat în mod flexibil în diverse medii de instalare. Contactorul LC1DT20B7 deține numeroase certificări internaționale, inclusiv DNV, GL, CCC, LROS, RINA, BV, GOST, UL, CSA și CB, ceea ce asigură acceptarea și utilizarea globală a produsului. Intervalul de temperatură de funcționare al dispozitivului este cuprins între -40 °C și +60 °C, poate fi utilizat cu reducere a puterii între 60 și 70 °C și poate fi instalat la altitudini de până la 3000 de metri deasupra nivelului mării. Contactorul Schneider Electric LC1DT20B7 este alegerea perfectă pentru orice aplicație industrială în care este necesar un dispozitiv de comutare fiabil și cu durată lungă de viață pentru controlul sarcinilor rezistive.
Date tehnice contactor Schneider TeSys Deca LC1DT20B7
Caracteristici generale
Gama de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă a produsului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V CA 25...400 Hz
Circuit principal: <= 300 V CC
Curent nominal de funcționare [Ie]: 20 A (<60 °C) <= 440 V CA pentru circuitul principal AC-1
Tensiunea circuitului de comandă [Uc]: 24 V CA 50/60 Hz
Curent termic convențional în aer liber [Ith]: 10 A (60 °C) pentru circuitul de semnalizare
20 A (60 °C) pentru circuitul principal
Capacitate nominală de închidere Irms: 140 A AC pentru circuitul de semnalizare conform IEC 60947-5-1
250 A pentru circuitul de semnalizare DC conform IEC 60947-5-1
250 A pentru circuitul principal de 440 V conform IEC 60947
Capacitate nominală de întrerupere: 250 A pentru circuitul principal de 440 V conform IEC 60947
Curent nominal de rezistență de scurtă durată [Icw]: 30 A la 40 °C - 10 minute pentru circuitul principal
61 A la 40 °C - 1 minut pentru circuitul principal
105 A la 40 °C - 10 s pentru circuitul principal
210 A la 40 °C - 1 s pentru circuitul principal
Impedanță medie: 2,5 mOhm - Ith 20 A la 50 Hz pentru circuitul principal
Dispersie de putere pe pol: 1,56 W AC-1
Caracteristici mecanice
Durată de viață mecanică: 15 milioane de cicluri
Frecvență maximă de funcționare: 3600 de comutații/oră la 60 °C
Timp de funcționare: 4...19 ms deschidere
12...22 ms închidere
Grad de protecție (IP): IP20 suprafață frontală conform IEC 60529
Condiții de mediu
Temperatura ambiantă admisă: -40...60 °C
60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Dimensiuni și greutate
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Greutate netă: 0,365 kg
