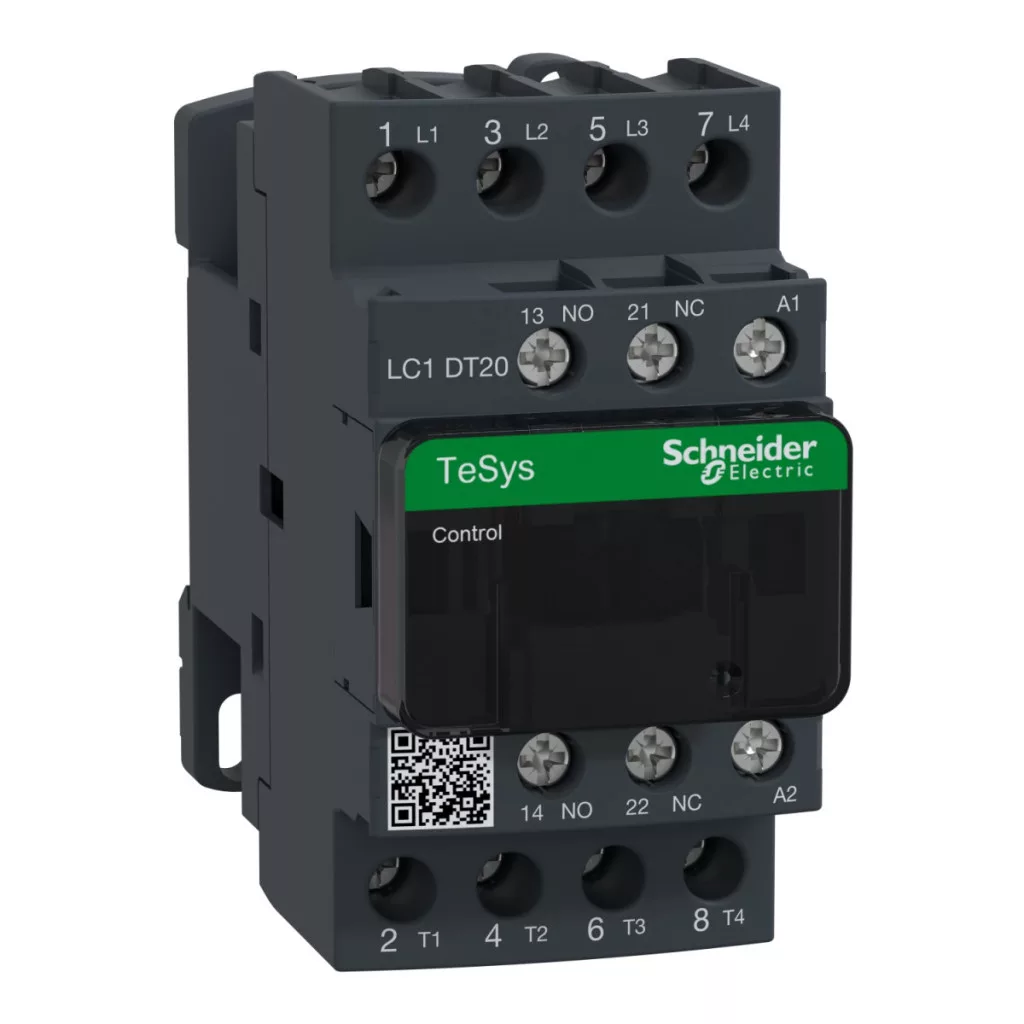

Contactorul Schneider Electric TeSys Deca LC1DT20E7 este un dispozitiv de comutație fiabil, de calitate industrială, conceput special pentru comutarea sarcinilor rezistive în categoria de utilizare AC-1. Acest contactor cu 4 poli (4 NO) este alegerea perfectă pentru aplicații în care este necesară comutarea la o tensiune de maximum 440 V c.a. și o intensitate a curentului de 20 A. Acest membru al familiei de produse TeSys Deca are un design compact, cu dimensiuni de doar 85 mm înălțime, 45 mm lățime și 92 mm adâncime, ceea ce permite o instalare compactă în dulapuri de distribuție sau în alte echipamente electrice. Dispozitivul este prevăzut cu conexiuni cu șuruburi, care permit o conectare electrică sigură și fiabilă atât pentru circuitul principal, cât și pentru circuitul de comandă. Bobina de comandă a contactorului funcționează la o tensiune de 48 V c.a. 50/60 Hz, fiind astfel compatibilă cu majoritatea sistemelor de control industriale. Din punct de vedere al parametrilor tehnici, LC1DT20E7 oferă performanțe remarcabile: în circuitul principal poate gestiona un curent continuu de 20 A până la 60 °C, iar în circuitul de semnalizare de 10 A. Tensiunea nominală de funcționare în circuitul principal este de maximum 690 V c.a. la o frecvență de 25-400 Hz, respectiv 300 V c.c. Valoarea medie a impedanței este de 2,5 mOhm la o sarcină de 20 A și 50 Hz, iar disiparea de putere pe unitate este de 1,56 W în modul de funcționare AC-1. Capacitatea de pornire (Irms) în circuitul de semnal este de 140 A CA, conform standardului IEC 60947-5-1, iar în circuitul principal este de 250 A la 440 V, conform IEC 60947. Capacitatea de întrerupere a dispozitivului este, de asemenea, de 250 A la 440 V în circuitul principal. TeSys Deca LC1DT20E7 are o durabilitate mecanică excelentă, durata de viață ajungând la 15 milioane de cicluri de comutație. Rezistența la condițiile de mediu este, de asemenea, remarcabilă: poate fi utilizat la sarcină maximă la temperaturi cuprinse între -40 °C și +60 °C, iar la temperaturi între 60 și 70 °C cu reducerea puterii. Altitudinea de funcționare poate fi cuprinsă între 0 și 3000 de metri. Robustețea sa mecanică este demonstrată de rezistența la vibrații de 2G în stare deschisă și de 4G în stare închisă în intervalul 5-300 Hz, precum și de rezistența la șocuri de 10G (deschis) și 15G (închis) pe o durată de 11 ms. Aparatul are gradul de protecție IP20 în zona panoului frontal și respectă numeroase standarde internaționale, printre care: IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 nr. 14, UL 60947-4-1 și IEC 60335-1.
Date tehnice contactor Schneider Electric TeSys Deca LC1DT20E7
Caracteristici generale
Tipul produsului: Contactor
Gama de produse: TeSys Deca
Denumire scurtă a dispozitivului: LC1D
Categorie de utilizare: AC-1
Aplicație contactor: Sarcină rezistivă
Descrierea polilor: 4P (4 NO)
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V CA 25...400 Hz
Circuit principal: <= 300 V DC
Curent nominal de funcționare [Ie]: 20 A (până la 60 °C) <= 440 V AC AC-1 în circuitul principal
Tensiunea circuitului de comandă [Uc]: 48 V CA 50/60 Hz
Tensiune nominală de izolație [Ui]: Circuit principal: 690 V conform IEC 60947-4-1
Circuit principal: 600 V certificat CSA și UL
Circuit de semnalizare: 690 V conform IEC 60947-1
Circuit de semnal: 600 V certificat CSA și UL
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947
Impedanță medie: 2,5 mOhm - 20 A 50 Hz în circuitul principal
Disipare de putere pe pol: 1,56 W AC-1
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 60 °C) în circuitul de semnal
20 A (la 60 °C) în circuitul principal
Capacitate nominală de pornire [Irms]: 140 A pentru circuitul de semnal AC conform IEC 60947-5-1
250 A pentru circuitul de semnal DC conform IEC 60947-5-1
250 A la 440 V în circuitul principal conform IEC 60947
Capacitate nominală de întrerupere: 250 A la 440 V în circuitul principal conform IEC 60947
Capacitate nominală de susținere a curentului pe termen scurt [Icw]: 30 A la 40 °C - 10 minute în circuitul principal
61 A la 40 °C - 1 minut în circuitul principal
105 A la 40 °C - 10 s în circuitul principal
210 A la 40 °C - 1 s în circuitul principal
100 A - 1 s în circuitul de semnalizare
120 A - 500 ms în circuitul de semnalizare
140 A - 100 ms pentru circuitul de semnalizare
Date mecanice și de mediu
Durată de viață mecanică: 15 milioane de cicluri
Nivel de fiabilitate de siguranță: B10d = 1369863 de cicluri la sarcină nominală conform EN/ISO 13849-1
B10d = 20000000 de cicluri la sarcină mecanică conform EN/ISO 13849-1
Frecvență maximă de funcționare: 3600 de comutații/oră la 60 °C
Timp de funcționare: 4...19 ms deschidere
12...22 ms închidere
Grad de protecție IP: IP20 pe partea frontală conform IEC 60529
Temperatura ambiantă admisă: -40...60 °C
60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Robustețe mecanică: Vibrații: contactor deschis (2 Gn, 5...300 Hz)
Vibrații: contactor închis (4 Gn, 5...300 Hz)
Șocuri: contactor închis (15 Gn până la 11 ms)
Șocuri: contactor deschis (10 Gn până la 11 ms)
Caracteristici fizice
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Conectori: Cleme cu șurub, pentru secțiuni de cablu de 1-4 mm²
Cuplu de strângere: 1,7 Nm pentru clemele cu șurub
