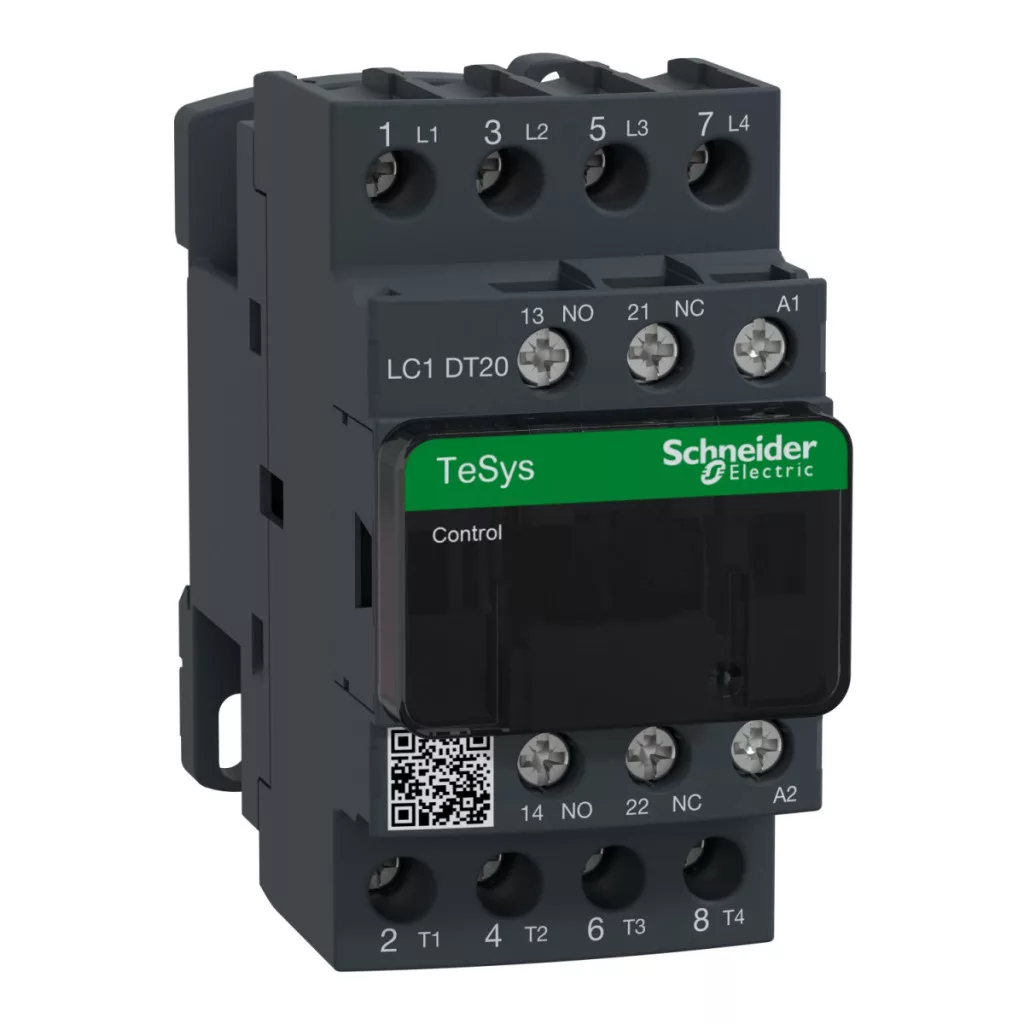

Contactorul Schneider Electric TeSys Deca LC1DT20P7 este un dispozitiv de comutare electromecanic de înaltă calitate și performanță, conceput în principal pentru aplicații industriale. Acest model cu 4 poli și 4 NO (4 contacte de închidere) este optimizat în principal pentru comutarea sarcinilor rezistive, fapt indicat și de categoria de utilizare AC-1. Ca parte a seriei TeSys Deca, acest contactor are numeroase parametri tehnici remarcabili. Tensiunea nominală de funcționare în circuitul principal este de maximum 690 V CA în intervalul de frecvență 25-400 Hz, respectiv de maximum 300 V CC. Curentul nominal de funcționare este de 20 A la o temperatură a mediului sub 60 °C, la o tensiune maximă de 440 V CA, în categoria AC-1, raportat la circuitul principal. Tensiunea circuitului de comandă este de 230 V CA 50/60 Hz. O analiză mai detaliată a datelor tehnice arată că curentul termic al contactorului, măsurat în aer liber, este de 20 A (la 60 °C) pentru circuitul principal și de 10 A (la 60 °C) pentru circuitul de semnalizare. Capacitatea nominală de comutare pentru circuitul de semnalizare este de 140 A CA, conform standardului IEC 60947-5-1, și de 250 A CC, tot conform standardului IEC 60947-5-1. Pentru circuitul principal, această valoare este de 250 A la 440 V, conform standardului IEC 60947. Capacitatea nominală de întrerupere este de 250 A la 440 V pentru circuitul principal, conform standardului IEC 60947. Capacitatea nominală de încărcare curentă de scurtă durată a contactorului pentru diferite durate: 30 A la 40 °C pentru o durată de 10 minute, 61 A la 40 °C pentru o durată de 1 minut, 105 A la 40 °C pentru o durată de 10 secunde și 210 A la 40 °C pentru o durată de 1 secundă pentru circuitul principal. Pentru circuitul de semnalizare, aceste valori sunt: 100 A timp de 1 secundă, 120 A timp de 500 de milisecunde și 140 A timp de 100 de milisecunde. Valoarea recomandată a siguranței pentru circuitul de semnalizare este de 10 A tip gG, în conformitate cu standardul IEC 60947-5-1. Pentru circuitul principal, la tipul de coordonare 1, la o tensiune de maximum 690 V, se recomandă tipul 25 A gG, iar la tipul de coordonare 2, la o tensiune de maximum 690 V, se recomandă tipul 20 A gG. Valoarea medie a impedanței este de 2,5 mOhm la un curent termic de 20 A, la o frecvență de 50 Hz, raportată la circuitul principal. Pierderea de putere pe pol este de 1,56 W în categoria AC-1.
Date tehnice contactor Schneider TeSys Deca LC1DT20P7
Caracteristici generale
Gama de produse: TeSys
Seria de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă a produsului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Caracteristici circuit principal
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V CA 25...400 Hz
Circuit principal: <= 300 V DC
Curent nominal de funcționare [Ie]: 20 A (sub 60 °C) <= 440 V CA în categoria AC-1 pentru circuitul principal
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
Date suplimentare
Cod de compatibilitate: LC1D
Compoziția contactelor polare: 4 NO
Carcasă de protecție: Da
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 60 °C) pentru circuitul de semnal
20 A (la 60 °C) pentru circuitul principal
Capacitate nominală de pornire (Irms): 140 A CA pentru circuitul de semnal conform IEC 60947-5-1
250 A CC pentru circuitul de semnal conform IEC 60947-5-1
250 A la 440 V pentru circuitul principal conform IEC 60947
Capacitate nominală de întrerupere: 250 A la 440 V pentru circuitul principal conform IEC 60947
Capacitate nominală de sarcină de curent de scurtă durată [Icw]: 30 A la 40 °C - 10 minute pentru circuitul principal
61 A la 40 °C - 1 minut pentru circuitul principal
105 A la 40 °C - 10 s pentru circuitul principal
210 A la 40 °C - 1 s pentru circuitul principal
100 A - 1 s pentru circuitul de semnalizare
120 A - 500 ms pentru circuitul de semnalizare
140 A - 100 ms pentru circuitul de semnalizare
Caracteristici mecanice și de mediu
Durată de viață mecanică: 15 milioane de cicluri de comutație
Frecvență maximă de funcționare: 3600 de comutații/oră la 60 °C
Grad de protecție IP: IP20 pe panoul frontal conform IEC 60529
Temperatura ambiantă admisă: -40...60 °C
60...70 °C cu reducerea puterii
Altitudine de funcționare: 0...3000 m
Dimensiuni și greutate
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Greutate netă: 0,365 kg
