Contactorul LC1D098U7 din gama de produse TeSys Deca de la Schneider Electric este un dispozitiv de comutare extrem de fiabil și versatil, conceput în special pentru aplicații industriale. Acest contactor cu 4 poli (2NO+2NC) este alegerea perfectă pentru comutarea sarcinilor rezistive și aparține categoriei de utilizare AC-1, care desemnează dispozitivele optimizate pentru comutarea sarcinilor de curent alternativ neinductive sau ușor inductive. Contactorul are parametri tehnici excelenți, tensiunea maximă de funcționare în circuitul principal putând fi de 690 V CA (în intervalul de frecvență 25-400 Hz) sau de maximum 250 V CC. Curentul nominal de funcționare este de 20 A la o temperatură sub 60 °C, la o tensiune de 440 V c.a., în categoria de utilizare AC-1. Tensiunea nominală a circuitului de comandă este de 240 V c.a. la 50/60 Hz. Codul de compatibilitate al dispozitivului este LC1D, configurația polilor este de 2 contacte de închidere (NO) și 2 de deschidere (NC), iar acesta dispune și de o carcasă de protecție pentru o siguranță sporită. Contactorul TeSys Deca are caracteristici termice remarcabile: curentul termic convențional, măsurat în aer liber, este de 20 A (la 60 °C) în circuitul principal și de 10 A (la 60 °C) în circuitul de semnalizare. Puterea de pornire este remarcabilă: 250 A la 440 V în circuitul principal (conform IEC 60947), precum și 140 A CA și 250 A CC în circuitul de semnalizare (conform IEC 60947-5-1). Puterea de întrerupere este, de asemenea, de 250 A la 440 V în circuitul principal. Toleranța la curent de scurtă durată a dispozitivului este, de asemenea, remarcabilă: 105 A la 40 °C timp de 10 secunde, 210 A la 40 °C timp de 1 secundă, 30 A la 40 °C timp de 10 minute și, respectiv, 61 A la 40 °C timp de 1 minut în circuitul principal. În circuitul de semnalizare: 100 A timp de 1 secundă, 120 A timp de 500 de milisecunde și 140 A timp de 100 de milisecunde. Siguranța recomandată pentru contactor în circuitul de semnalizare este de tip gG de 10 A (conform IEC 60947-5-1), în timp ce pentru circuitul principal se recomandă o siguranță de tip gG de 25 A pentru coordonare de tip 1 până la 690 V, respectiv o siguranță de tip gG de 20 A pentru coordonare de tip 2 până la 690 V. Impedanța medie a dispozitivului este de 2,5 mOhm la un curent termic de 25 A și o frecvență de 50 Hz în circuitul principal. Pierderea de putere pe pol în modul de funcționare AC-1 este de 1,56 W. Tensiunea de izolație este de 690 V în circuitul principal (conform IEC 60947-4-1), precum și 600 V cu certificare CSA și UL, iar aceleași valori sunt valabile și pentru circuitul de semnal. Dispozitivul aparține categoriei de supratensiune III și are un grad de poluare 3.

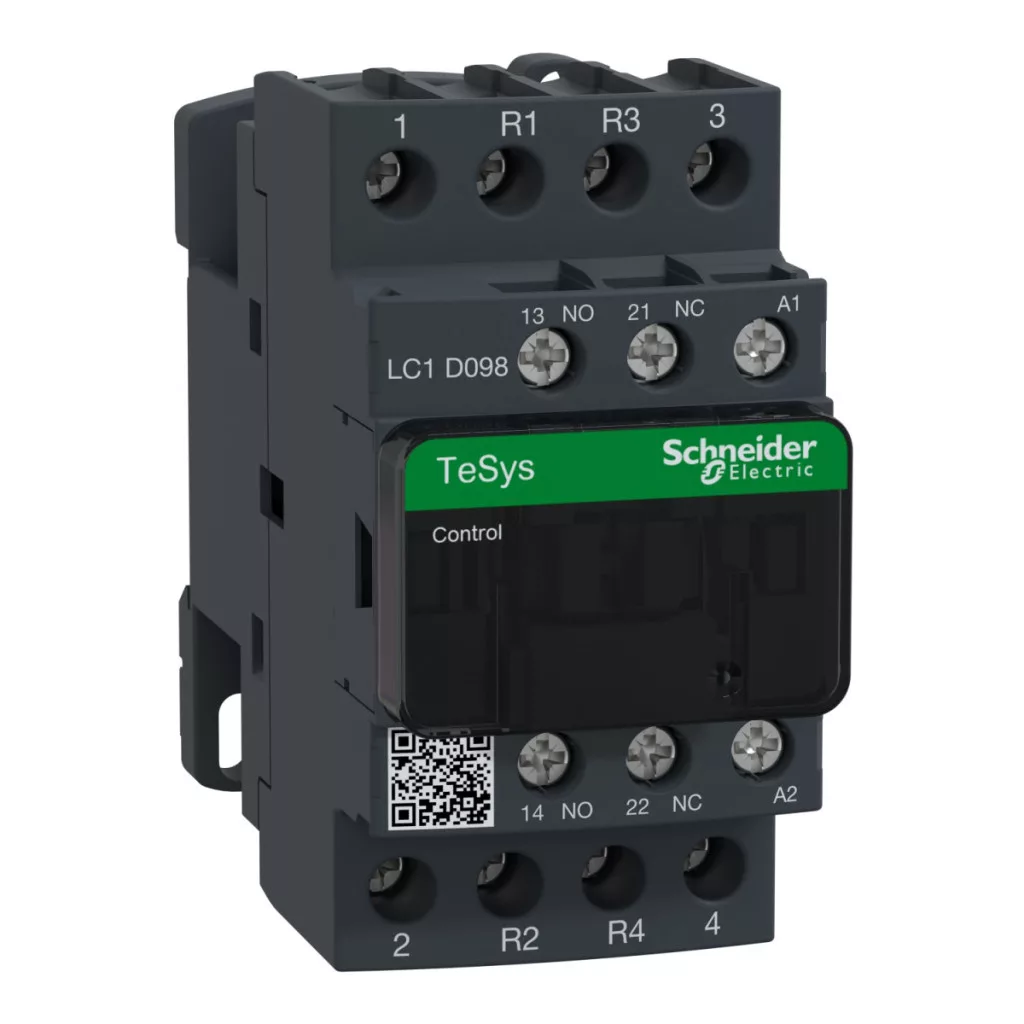

Date tehnice contactor Schneider TeSys Deca LC1D098U7
Caracteristici generale
Gama de produse: TeSys Deca
Tip de produs: Contactor
Denumire scurtă a dispozitivului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V CA 25...400 Hz
Circuit principal: <= 250 V DC
Curent nominal de funcționare [Ie]: 20 A (sub 60°C) <= 440 V AC pentru circuitul principal AC-1
Tensiunea circuitului de comandă [Uc]: 240 V CA 50/60 Hz
Cod de compatibilitate: LC1D
Configurație contacte pol: 2 NO + 2 NC
Carcasă de protecție: Da
Curent termic convențional în aer liber [Ith]: 20 A (la 60 °C) pentru circuitul principal
10 A (la 60 °C) pentru circuitul de semnalizare
Capacitate nominală de pornire Irms: 250 A la 440 V pentru circuitul principal, conform IEC 60947
140 A la circuitul de semnal AC, conform IEC 60947-5-1
250 A la circuitul de semnal DC, conform IEC 60947-5-1
Capacitate nominală de întrerupere: 250 A la 440 V pentru circuitul principal, conform IEC 60947
Caracteristici mecanice
Durată de viață mecanică: 15 milioane de cicluri de comutație
Durată de viață electrică: 0,3 milioane de cicluri de comutație la 20 A AC-1, Ue <= 690 V
Frecvență maximă de comutație: 3600 cicluri/oră la 60 °C
Dimensiuni (L x l x h): 85 mm x 45 mm x 92 mm
Greutate netă: 0,365 kg
Condiții de mediu
Grad de protecție IP: IP20 suprafața frontală, conform IEC 60529
Temperatura ambiantă admisă: -40...60 °C
60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C, conform IEC 60695-2-1
Rezistență la propagarea flăcării: V1, conform UL 94
