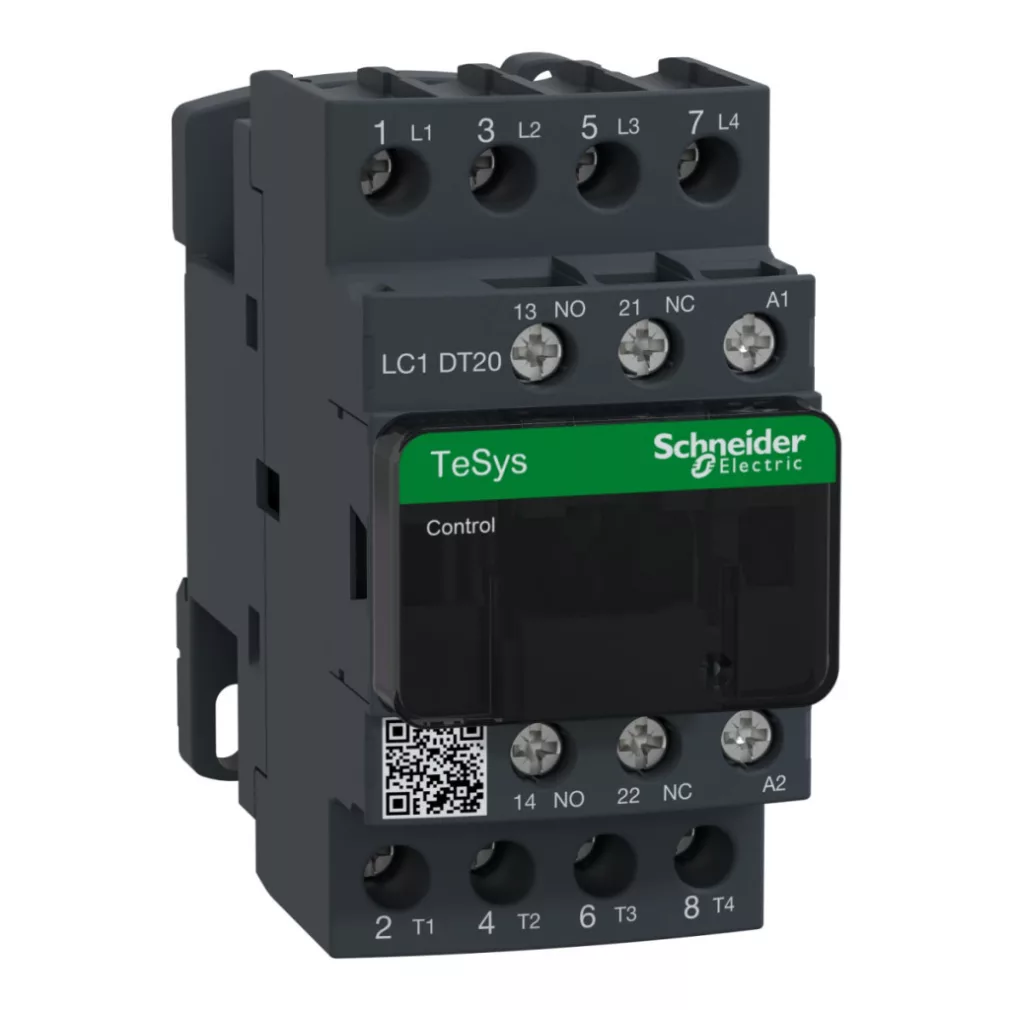

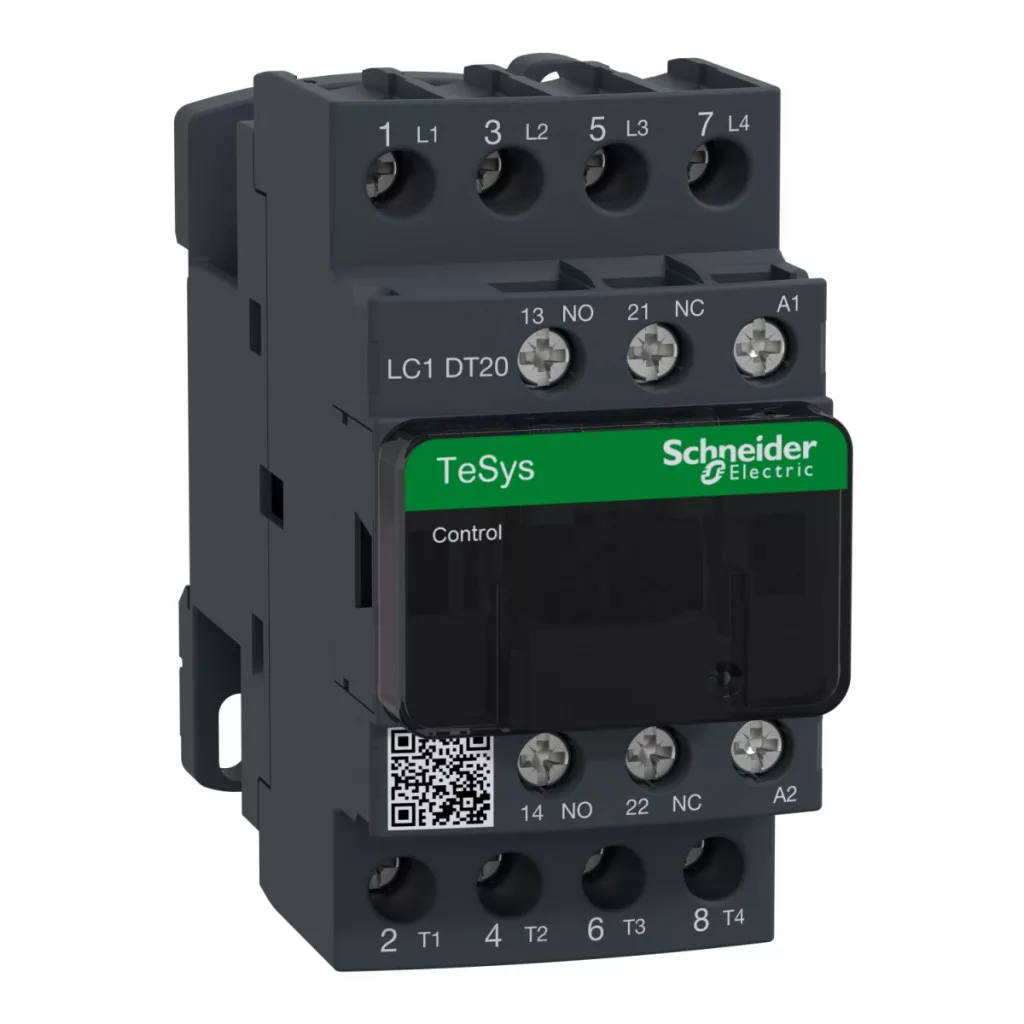

Contactorul Schneider Electric din seria TeSys Deca, model LC1DT20N7, este un dispozitiv de comutație industrial de înaltă calitate, conceput special pentru comutarea sarcinilor rezistive. Acest dispozitiv cu 4 poli (4NO) aparține categoriei de utilizare AC-1, ceea ce îl face potrivit în primul rând pentru comutarea sarcinilor ohmice, cum ar fi echipamentele de încălzire și rezistențele. Curentul nominal de funcționare al contactorului este de 20 A la o tensiune de până la 440 V c.a., ceea ce îl face utilizabil pe scară largă în mediul industrial. Ca membru al familiei de produse TeSys Deca, acest contactor combină fiabilitatea cu un design compact. Tensiunea circuitului de comandă este de 415 V c.a. 50/60 Hz, ceea ce este adecvat pentru majoritatea aplicațiilor industriale. Aparatul este prevăzut cu borne cu închidere prin șurub, care asigură o conexiune sigură și stabilă atât în circuitele de putere, cât și în cele de comandă. Contactorii contactorului au configurația 4 NO (deschis în poziția de repaus), ceea ce permite o utilizare versatilă. Din punct de vedere tehnic, aparatul prezintă numeroase caracteristici remarcabile. Tensiunea nominală de funcționare a circuitului de putere poate fi de maximum 690 V c.a. 25...400 Hz sau 300 V c.c. Intensitatea curentului termic tradițional în aer liber este de 20 A (la 60 °C) în circuitul de putere și de 10 A în circuitul de semnalizare. Dispozitivul are o capacitate de pornire impresionantă: 250 A la o tensiune de 440 V în circuitul de putere, conform standardului IEC 60947, precum și 140 A CA și 250 A CC în circuitul de semnal, conform IEC 60947-5-1. Capacitatea nominală de întrerupere este, de asemenea, de 250 A la o tensiune de 440 V. Impedanța medie a dispozitivului este de 2,5 mOhm (Ith 20 A, 50 Hz) în circuitul de putere, în timp ce pierderea de putere pe pol este de 1,56 W în modul de funcționare AC-1. Tensiunea de izolație a contactorului este de 690 V atât în circuitul de putere, cât și în circuitul de semnal, în conformitate cu standardul IEC 60947-4-1, în timp ce rezistența la tensiune de impuls este de 6 kV conform IEC 60947.
Date tehnice Schneider Electric TeSys Deca LC1DT20N7
Caracteristici generale
Gama de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă a produsului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V CA 25...400 Hz
Circuit de putere: <= 300 V DC
Curent nominal de funcționare [Ie]: 20 A (<60 °C) <= 440 V AC pentru circuitul de putere AC-1
Tensiunea circuitului de comandă [Uc]: 415 V CA 50/60 Hz
Capacitate de comutație:
Capacitate nominală de comutație Irms: 140 A în circuitul de semnalizare CA conform IEC 60947-5-1
250 A în circuitul de semnalizare CC conform IEC 60947-5-1
250 A la 440 V în circuitul de putere conform IEC 60947
Capacitate nominală de întrerupere: 250 A la 440 V în circuitul de putere conform IEC 60947
Caracteristici mecanice
Carcasă de protecție: Da
Contacte polari: 4 NO
Durată de viață mecanică: 15 milioane de cicluri
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Caracteristici de siguranță și de mediu
Grad de protecție IP: IP20 față conform IEC 60529
Tratament de protecție: TH conform IEC 60068-2-30
Temperatura ambiantă admisibilă în jurul aparatului: -40...60 °C
60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Propagarea flăcării: V1 conform UL 94
