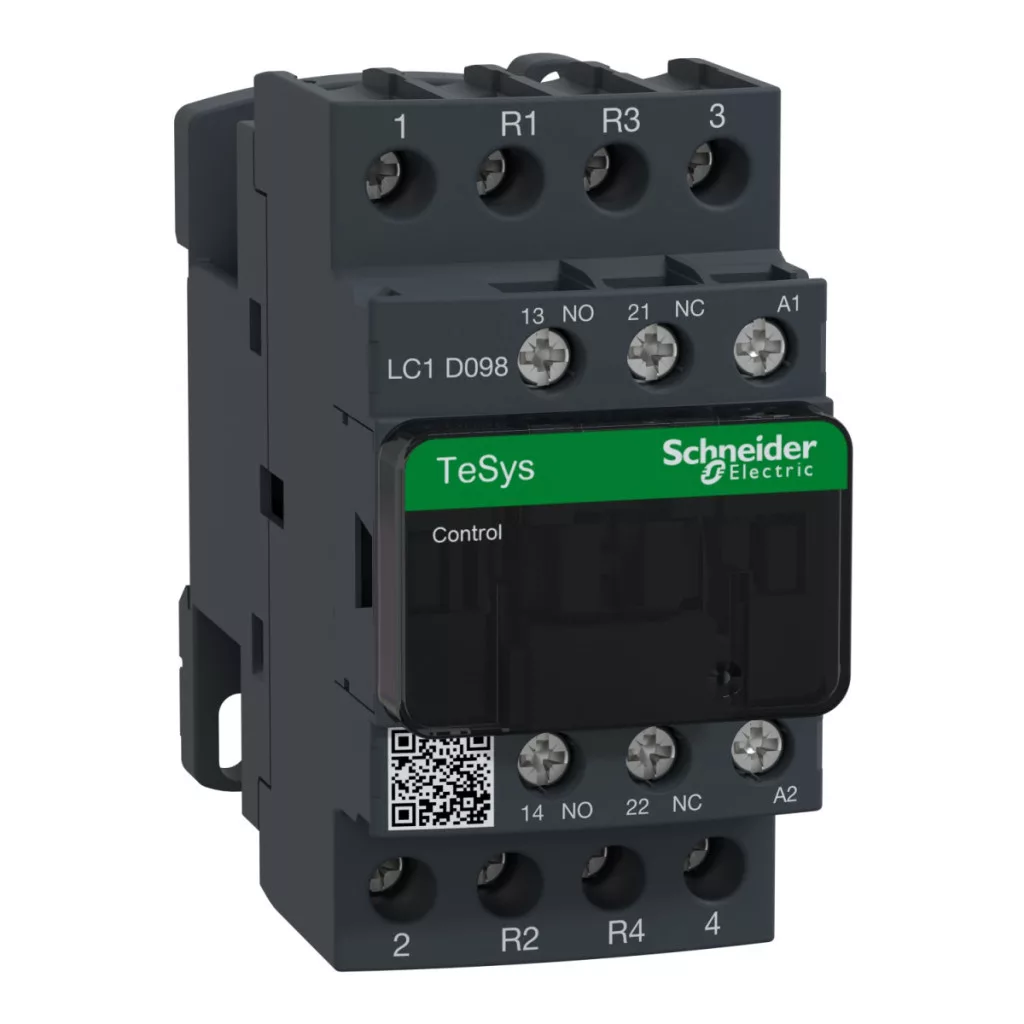

Contactorul LC1D098P7 din seria TeSys Deca de la Schneider Electric este un dispozitiv de comandă fiabil și versatil, reprezentând soluția ideală pentru controlul sistemelor și echipamentelor industriale. Acest contactor cu 4 poli (2NO+2NC) a fost proiectat special pentru sarcini rezistive, în categoria de utilizare AC-1, până la o tensiune maximă de 440 V și o intensitate a curentului de 20 A. O caracteristică remarcabilă a contactorilor TeSys Deca este puterea mare și dimensiunile compacte. Dispozitivul funcționează cu o tensiune de bobină de 230 V CA 50/60 Hz, ceea ce este ideal pentru majoritatea sistemelor industriale europene. Tipul de bornă cu șurub permite o conectare ușoară și sigură pentru diferite secțiuni de cablu (1-4 mm² pentru cabluri flexibile și rigide). Configurația polilor 2 NO + 2 NC asigură o utilizare versatilă, fie că este vorba de controlul motoarelor, de sisteme de încălzire sau de alte sisteme electrice. Din punct de vedere tehnic, contactorul LC1D098P7 prezintă numeroase caracteristici avantajoase. Curentul termic convențional cu flux de aer liber (Ith) este de 20 A în circuitul principal la 60 °C și de 10 A în circuitul de semnalizare. Dispozitivul are un curent nominal de pornire (Irms) de 250 A la 440 V în circuitul principal, precum și 140 A CA și 250 A CC în circuitul de semnalizare, conform standardului IEC 60947. Capacitatea nominală de întrerupere este, de asemenea, de 250 A la 440 V în circuitul principal. Dispozitivul are o rezistență excelentă la scurtcircuit, de 105 A la 40 °C timp de 10 secunde sau 210 A timp de 1 secundă în circuitul principal, precum și 100 A timp de 1 secundă, 120 A timp de 500 ms și 140 A timp de 100 ms în circuitul de semnalizare. Siguranța recomandată este de 10 A gG pentru circuitul de semnalizare, precum și de 25 A gG (tip de coordonare 1) sau 20 A gG (tip de coordonare 2) pentru circuitul principal, la o tensiune maximă de 690 V. Tensiunea de izolație (Ui) a modelului LC1D098P7 este de 690 V atât în circuitul principal, cât și în circuitul de semnalizare, în conformitate cu standardele IEC 60947-4-1 și, respectiv, IEC 60947-1. Dispozitivul are o durabilitate mecanică excelentă (15 milioane de cicluri de funcționare), precum și 300 000 de cicluri de funcționare electrică la o sarcină de 20 A AC-1, la o tensiune maximă de 690 V. Circuitul de comandă este de tip AC 50/60 Hz, fără modul de filtrare a interferențelor încorporat. Domeniul de funcționare al contactorului este de 0,8...1,1 Uc (-40...60 °C) la pornire și de 0,3...0,6 Uc (-40...60 °C) la oprire. Puterea de pornire este de 70 VA la 50/60 Hz (cos phi 0,75, la 20 °C), iar puterea de menținere este de 7-7,5 VA (cos phi 0,3, la 20 °C). Timpul de funcționare al dispozitivului este de 12-22 ms la închidere și de 4-19 ms la deschidere, iar frecvența maximă de funcționare este de 3600 cicluri/oră la 60 °C.
Date tehnice contactor Schneider Electric TeSys Deca LC1D098P7
Caracteristici generale
Gama de produse: TeSys Deca
Tip de produs: Contactor
Denumire scurtă a dispozitivului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V CA 25...400 Hz
Circuit principal: <= 250 V DC
Curent nominal de funcționare [Ie]: 20 A (sub 60°C) max. 440 V CA AC-1 în circuitul principal
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
Configurația polilor: 2 NO + 2 NC
Curent termic convențional cu flux de aer liber [Ith]: 20 A (la 60 °C) în circuitul principal
10 A (la 60 °C) în circuitul de semnal
Curent nominal de pornire (Irms): 250 A la 440 V în circuitul principal (conform IEC 60947)
140 A CA în circuitul de semnalizare (conform IEC 60947-5-1)
250 A CC în circuitul de semnalizare (conform IEC 60947-5-1)
Capacitate nominală de întrerupere: 250 A la 440 V în circuitul principal (conform IEC 60947)
Capacitate nominală de întrerupere de scurtă durată [Icw]: 105 A la 40 °C - 10 s în circuitul principal
210 A la 40 °C - 1 s în circuitul principal
30 A la 40 °C - 10 min în circuitul principal
61 A la 40 °C - 1 min în circuitul principal
100 A - 1 s în circuitul de semnalizare
120 A - 500 ms în circuitul de semnalizare
140 A - 100 ms în circuitul de semnalizare
Siguranță recomandată: 10 A gG pentru circuitul de semnalizare (conform IEC 60947-5-1)
25 A gG max. 690 V, tip de coordonare 1 pentru circuitul principal
20 A gG max. 690 V, tip de coordonare 2 pentru circuitul principal
Impedanță medie: 2,5 mOhm - Ith 25 A 50 Hz în circuitul principal
Dispersie de putere pe pol: 1,56 W AC-1
Tensiune nominală de izolație [Ui]: Circuit principal: 690 V (conform IEC 60947-4-1)
Circuit de semnal: 690 V (conform IEC 60947-1)
Categorie de supratensiune: III
Grad de poluare: 3
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV (conform IEC 60947)
Fiabilitate și durată de viață
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri la sarcină nominală (conform EN/ISO 13849-1)
B10d = 20000000 cicluri la sarcină mecanică (conform EN/ISO 13849-1)
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică: 0,3 milioane de cicluri la 20 A CA-1, max. 690 V
Caracteristici de control
Tipul circuitului de control: CA 50/60 Hz
Tehnologie bobină: Fără modul de filtrare a zgomotului încorporat
Limite de tensiune ale circuitului de comandă: 0,3...0,6 Uc (-40...60 °C): decuplare AC 50/60 Hz
0,8...1,1 Uc (-40...60 °C): funcționare AC 50 Hz
0,85...1,1 Uc (-40...60 °C): funcționare AC 60 Hz
Putere de pornire în VA: 70 VA 60 Hz cos phi 0,75 (la 20 °C)
70 VA 50 Hz cos phi 0,75 (la 20 °C)
Consum de putere în repaus în VA: 7,5 VA 60 Hz cos phi 0,3 (la 20 °C)
7 VA 50 Hz cos phi 0,3 (la 20 °C)
Dispersie termică: 2...3 W la 50/60 Hz
Durată de funcționare: 12...22 ms închidere
4...19 ms deschidere
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Caracteristici fizice
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Grad de protecție (IP): IP20 fațadă (conform IEC 60529)
Suport de montare: Placă
Șină
Caracteristici de mediu
Temperatura ambiantă admisă: -40...60 °C
60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C (conform IEC 60695-2-1)
Întârziere la aprindere: V1 (conform UL 94)
Robustețe mecanică: Vibrații pe contactor deschis (2 Gn, 5...300 Hz)
Vibrații pe contactor închis (4 Gn, 5...300 Hz)
Șocuri pe contactor deschis (10 Gn până la 11 ms)
Șocuri pe contactor închis (15 Gn până la 11 ms)
