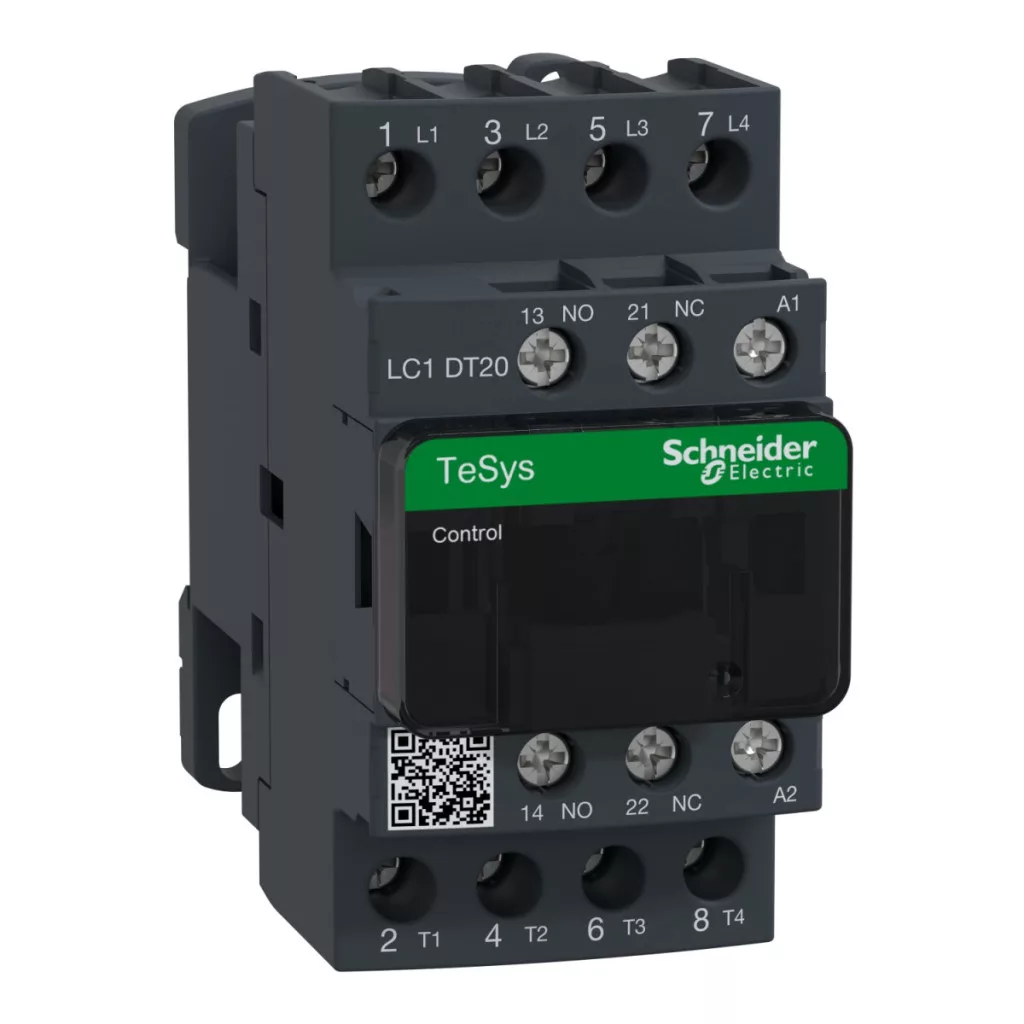

Contactorul LC1DT20F7 din seria TeSys Deca de la Schneider Electric este un dispozitiv de comutație profesional, conceput pentru aplicații industriale, destinat în principal comutării sarcinilor rezistive. Acest contactor cu 4 poli și 4 contacte NO (de închidere) aparține categoriei de utilizare AC-1 și poate fi utilizat chiar și în rețele de curent alternativ de până la 440 V, cu un curent nominal de funcționare de 20 A. Circuitul de comandă funcționează la o tensiune de 110 V CA 50/60 Hz și este prevăzut cu conectori cu șuruburi pentru o instalare ușoară și sigură. Acest membru al familiei de produse TeSys Deca este un element de comutare industrial de înaltă calitate, care respectă cele mai stricte standarde internaționale, inclusiv IEC 60947-4-1, IEC 60947-5-1, CSA C22.2 No 14, EN 60947-4-1, UL 60947-4-1 și numeroase alte reglementări. Contactorul LC1DT20F7 este prevăzut cu o carcasă de protecție (grad de protecție IP20 în partea frontală) și rezistă la diverse influențe de mediu, inclusiv vibrații și solicitări mecanice. Produsul oferă diverse opțiuni de montare, putând fi instalat atât pe șină, cât și pe placă, astfel încât poate fi utilizat în mod flexibil în diverse dulapuri de comandă și în medii industriale. În ceea ce privește parametrii tehnici, tensiunea maximă de funcționare a LC1DT20F7 în circuitul principal este de 690 V c.a. la 25-400 Hz, respectiv 300 V c.c. Curentul termic convențional al produsului este de 20 A în circuitul principal la 60 °C, iar în circuitul de semnalizare este de 10 A la aceeași temperatură. În ceea ce privește capacitatea de comutație, capacitatea nominală de pornire Irms este de 140 A CA, respectiv 250 A CC în circuitul de semnal, în conformitate cu standardul IEC 60947-5-1, în timp ce în circuitul principal este de 250 A la o tensiune de 440 V. Capacitatea nominală de întrerupere a contactorului este, de asemenea, de 250 A la 440 V în circuitul principal. Produsul are o impedanță redusă, de doar 2,5 mOhm la o sarcină de 20 A și o frecvență de 50 Hz, ceea ce asigură o funcționare eficientă și minimizează pierderile de căldură. Pierderea de putere pe pol este de doar 1,56 W în modul de funcționare AC-1. Durata de viață mecanică a contactorului LC1DT20F7 este extrem de mare, de 15 milioane de cicluri de comutație, ceea ce garantează o funcționare fiabilă pe termen lung. Intervalele de tensiune ale circuitului de comandă sunt bine definite: 0,3-0,6 Uc (-40…70 °C) pentru tensiunea de declanșare la 50/60 Hz CA, în timp ce tensiunea de funcționare este de 0,8-1,1 Uc (-40…60 °C) la 50 Hz CA, respectiv 0,85-1,1 Uc (-40…60 °C) la 60 Hz CA. Puterea de pornire este de 70 VA atât la 60 Hz, cât și la 50 Hz (cu cos phi 0,75 la 20 °C), în timp ce puterea de menținere este de 7,5 VA la 60 Hz și de 7 VA la 50 Hz (cu cos phi 0,3 la 20 °C). Timpul de comutație este de 4-19 ms la deschidere și de 12-22 ms la închidere, iar frecvența maximă de funcționare este de 3600 de cicluri/oră la 60 °C.
Date tehnice Schneider Electric TeSys Deca LC1DT20F7
Date generale
Gama de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă: LC1D
Aplicație: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P (4 NO - de închidere)
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V CA 25...400 Hz
Circuit principal: <= 300 V DC
Curent nominal de funcționare [Ie]: 20 A (sub 60°C) <= 440 V CA în circuitul principal AC-1
Tensiune circuit de comandă [Uc]: 110 V CA 50/60 Hz
Tensiune de izolație [Ui]: 690 V (circuit principal), 690 V (circuit de semnal) conform IEC 60947
Categorie de supratensiune: III
Grad de poluare: 3
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV conform IEC 60947
Capacitate de sarcină și protecție
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 60 °C) în circuitul de semnal
20 A (la 60 °C) în circuitul principal
Capacitate nominală de pornire Irms: 140 A în circuitul de semnal CA conform IEC 60947-5-1
250 A în circuitul de semnalizare CC conform IEC 60947-5-1
250 A la 440 V în circuitul principal conform IEC 60947
Capacitate nominală de întrerupere: 250 A la 440 V în circuitul principal conform IEC 60947
Curent nominal de scurtă durată [Icw]:
30 A la 40 °C - 10 minute în circuitul principal
61 A la 40 °C - 1 minut în circuitul principal
105 A la 40 °C - 10 secunde în circuitul principal
210 A la 40 °C - 1 secundă în circuitul principal
100 A - 1 secundă în circuitul de semnalizare
120 A - 500 ms în circuitul de semnalizare
140 A - 100 ms în circuitul de semnal
Caracteristici de putere
Impedanță medie: 2,5 mOhm - Ith 20 A la 50 Hz în circuitul principal
Dispersie de putere pe pol: 1,56 W AC-1
Dispersie termică: 2-3 W la 50/60 Hz
Caracteristici de control
Tipul circuitului de control: AC 50/60 Hz
Tehnologie bobină: Fără modul de suprimare încorporat
Limite de tensiune ale circuitului de comandă:
0,3...0,6 Uc (-40…70°C): cădere AC 50/60 Hz
0,8...1,1 Uc (-40…60°C): funcționare AC 50 Hz
0,85...1,1 Uc (-40…60°C): funcționare AC 60 Hz
1...1,1 Uc (60…70°C): funcționare AC 50/60 Hz
Putere de pornire în VA: 70 VA 60 Hz cos phi 0,75 (la 20 °C)
70 VA 50 Hz cos phi 0,75 (la 20 °C)
Consum de putere continuu în VA: 7,5 VA 60 Hz cos phi 0,3 (la 20 °C)
7 VA 50 Hz cos phi 0,3 (la 20 °C)
Caracteristici mecanice
Durată de viață mecanică: 15 milioane de cicluri
Timp de funcționare: 4...19 ms deschidere, 12...22 ms închidere
Viteză maximă de funcționare: 3600 cicluri/oră la 60 °C
Grad de protecție (IP): IP20 pentru partea frontală conform IEC 60529
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Caracteristici de mediu
Temperatura ambiantă admisă: -40...60 °C, 60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1
Certificări: DNV, GL, CCC, LROS, RINA, BV, GOST, UL, CSA, CB
