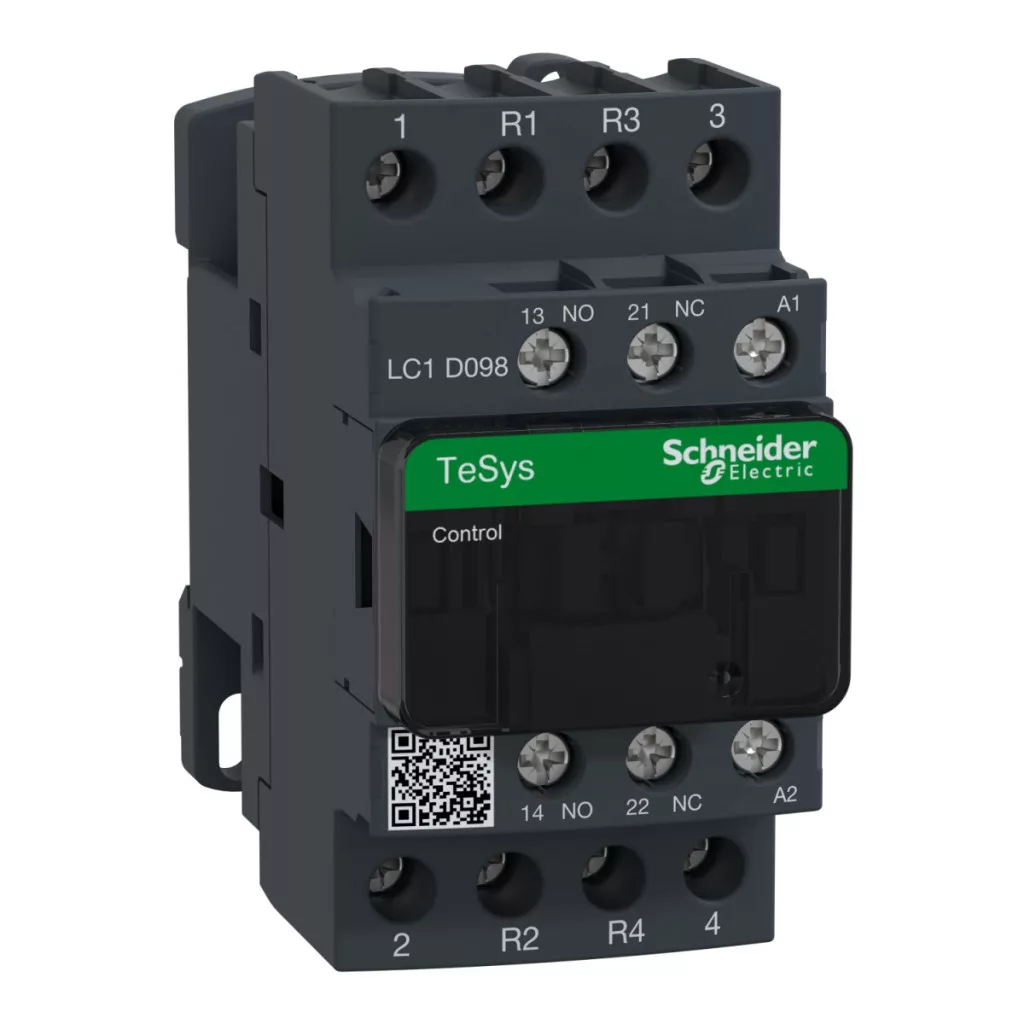

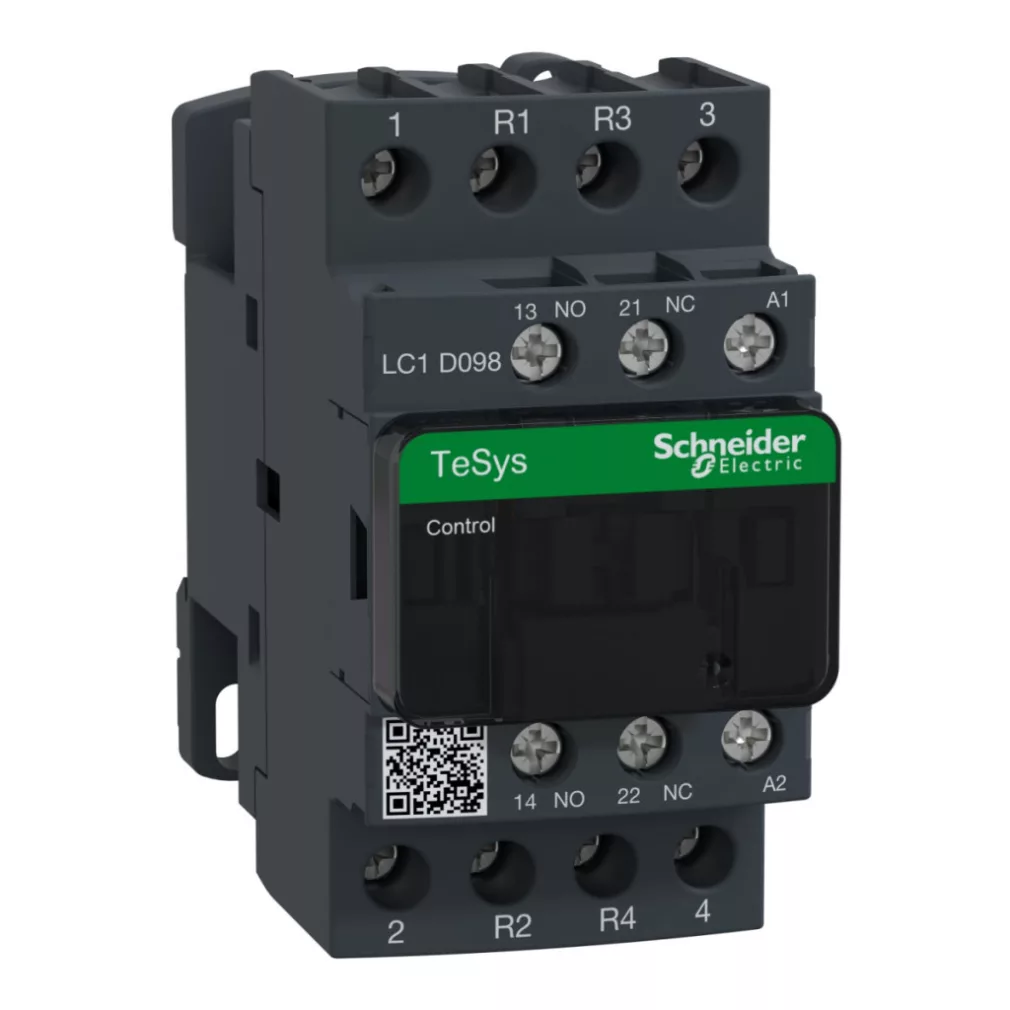

Contactorul LC1D098E7 din seria TeSys Deca de la Schneider Electric este un dispozitiv de comutație de înaltă calitate, destinat în principal controlului sarcinilor rezistive în aplicații industriale și comerciale. Acest dispozitiv cu 4 poli (2NO+2NC) aparține categoriei de utilizare AC-1 și este alegerea perfectă pentru aplicații în care este necesară o performanță de comutare fiabilă. Contactorul are un curent nominal de funcționare de 20 A la o tensiune de până la 440 V CA, la o temperatură ambiantă sub 60 °C. Bobina de acționare necesită o tensiune de alimentare de 48 V CA, 50/60 Hz. Dispozitivul este prevăzut cu borne cu șurub pentru o conectare ușoară și sigură. Tensiunea maximă de funcționare în circuitul principal este de 690 V c.a. (25-400 Hz) sau 250 V c.c. Tensiunea nominală de izolație a circuitului de comandă este de 690 V, conform standardului IEC 60947-1. Contactorul TeSys Deca are o construcție deosebit de robustă, ceea ce asigură o durată de viață lungă chiar și în condiții de mediu nefavorabile. Durata de viață mecanică este de 15 milioane de cicluri de comutație, în timp ce durata de viață electrică este de 0,3 milioane de cicluri la o sarcină de 20 A CA-1. Aparatul are grad de protecție IP20 în partea frontală. Contactorul poate fi utilizat într-un interval larg de temperaturi de funcționare (între -40 °C și +60 °C), cu reducerea puterii între 60 și 70 °C. Altitudinea de funcționare este de 0-3000 metri deasupra nivelului mării. Dispozitivul are proprietăți electrice excelente, inclusiv o capacitate nominală de pornire de 250 A la 440 V, precum și o capacitate nominală de întrerupere de 250 A la aceeași tensiune. Impedanța sa medie este de 2,5 mOhm (la 25 A, 50 Hz). Contactorul TeSys Deca are dimensiuni compacte (85 mm înălțime, 45 mm lățime, 92 mm adâncime) și o greutate netă de 0,365 kg, putând fi astfel ușor integrat în diverse dulapuri de comandă. Poate fi montat pe o suprafață plană sau fixat pe o șină DIN. Modelul LC1D098E7 respectă numeroase standarde internaționale, printre care IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 și CSA C22.2 No 14, și deține diverse certificări (UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme).
Date tehnice Schneider Electric TeSys Deca LC1D098E7
Caracteristici generale
Gama de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă: LC1D
Aplicație contactor: Sarcină de tip rezistiv
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V CA 25...400 Hz
Circuit principal: <= 250 V DC
Curent nominal de funcționare [Ie]: 20 A (<60 °C) <= 440 V AC pentru circuitul principal AC-1
Tensiunea circuitului de comandă [Uc]: 48 V CA 50/60 Hz
Curent termic [Ith]: 20 A (60 °C) pentru circuitul principal
10 A (60 °C) pentru circuitul de semnalizare
Capacitate nominală de pornire [Irms]: 250 A la circuitul principal de 440 V conform IEC 60947
140 A la circuitul de semnal AC conform IEC 60947-5-1
250 A pentru circuitul de semnalizare DC conform IEC 60947-5-1
Capacitate nominală de întrerupere: 250 A pentru circuitul principal de 440 V conform IEC 60947
Rezistență nominală la curent de scurtă durată [Icw]: 105 A la 40 °C - 10 s în circuitul principal
210 A la 40 °C - 1 s în circuitul principal
30 A la 40 °C - 10 min în circuitul principal
61 A la 40 °C - 1 min în circuitul principal
100 A - 1 s în circuitul de semnalizare
120 A - 500 ms în circuitul de semnalizare
140 A - 100 ms în circuitul de semnalizare
Siguranță recomandată: 10 A gG pentru circuitul de semnalizare conform IEC 60947-5-1
25 A gG <= 690 V pentru coordonarea de tip 1 în circuitul principal
20 A gG <= 690 V pentru coordonarea de tip 2 în circuitul principal
Impedanță medie: 2,5 mOhm - 25 A la circuitul principal de 50 Hz
Dispersie de putere pe pol: 1,56 W AC-1
Tensiune nominală de izolație [Ui]: Circuit principal: 690 V conform IEC 60947-4-1
Circuit de semnal: 690 V conform IEC 60947-1
Caracteristici mecanice
Durată de viață mecanică: 15 milioane de cicluri
Durată de viață electrică: 0,3 milioane de cicluri 20 A AC-1 Ue <= 690 V
Timp de funcționare: 12...22 ms închidere
4...19 ms deschidere
Frecvență maximă de funcționare: 3600 de cicluri/oră la 60 °C
Caracteristici de mediu
Grad de protecție IP: IP20 pentru partea frontală conform IEC 60529
Temperatura ambiantă admisă: -40...60 °C
60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Dimensiuni și montare
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 92 mm
Greutate netă: 0,365 kg
Mod de montare: Placă
Șină
